Geberit Mapress Therm për qarqet e ftohjes, ngrirjes dhe ngrohjes
Sistem ekonomik dhe rezistent ndaj gërryerjes prej çeliku inoks
Sistemi i çelikut inoks me pak aliazh është një zgjidhje ekonomike dhe rezistente ndaj gërryerjes për qarqe të mbyllura ngrohjeje dhe ftohjeje – për përdorime ku lagështia nuk mund të shmanget gjithmonë.

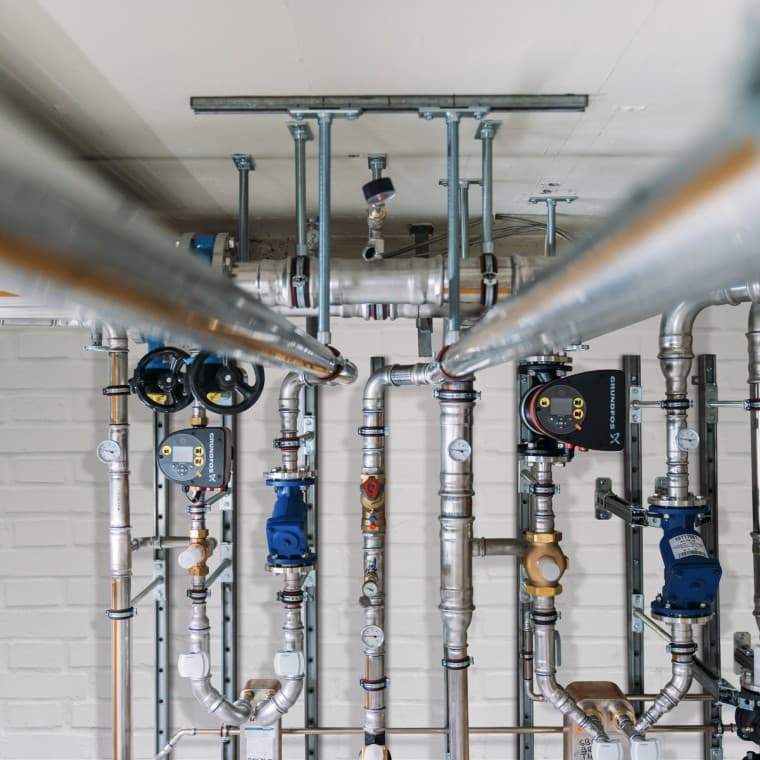

Në sistemet e ftohjes, ndryshimet e temperaturës midis përmbajtjes së tubit dhe zonës së jashtme çojnë në kondensim.

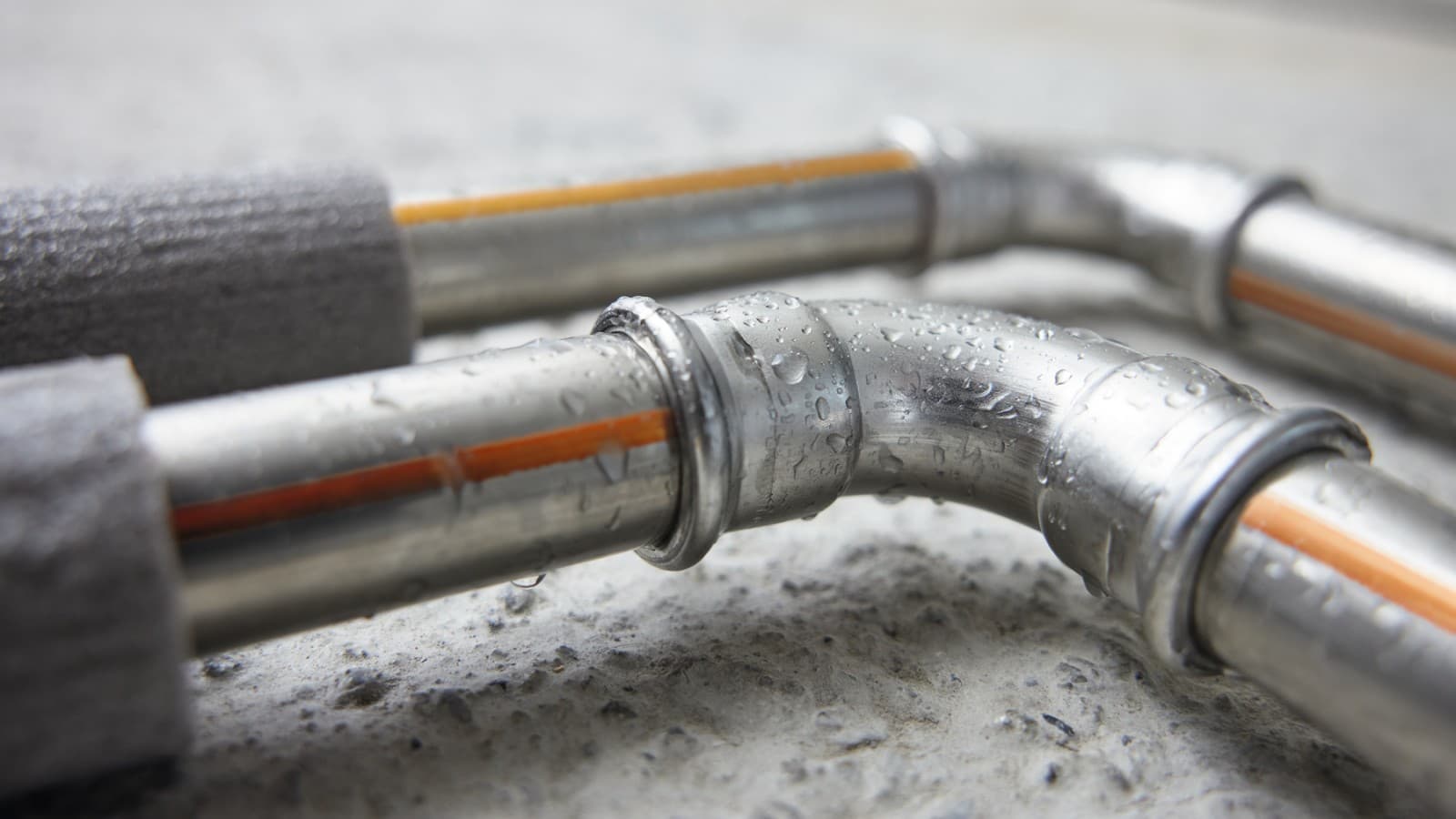

Kur shtrohen dyshemetë, materialet ndërtimore me bazë çimentoje të lagështa, koha e pamjaftueshme e tharjes dhe hyrja e paqëllimshme e ujit nga suvatimi ose oborri mund të paraqesin rrezik.
Geberit Mapress Therm ofron zgjidhjen ideale për të dyja skenarët e përdorimit me një nivel çmimi të qëndrueshëm pa nevojë për punime shtesë.

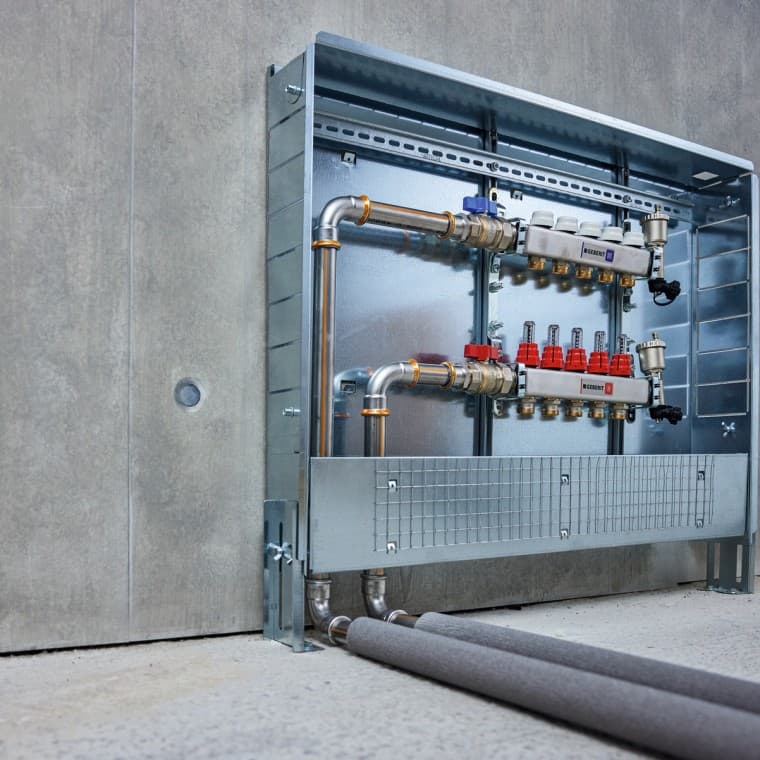

Përdorimet për sistemin e tubave prej çeliku inoks me pak aliazh
Pse duhet të zgjidhni Geberit Mapress?
Njohje e lehtë
Treguesit portokalli dhe simbolet për ujë jo të pijshëm në pjesët lidhëse dhe në tubat e sistemit.
Identifikim i qartë i lidhjeve të papresuara
Nëse treguesi i presimit është ende i paprekur, lidhja nuk është presuar ende.
Për qarqe ngrohjeje dhe ftohjeje

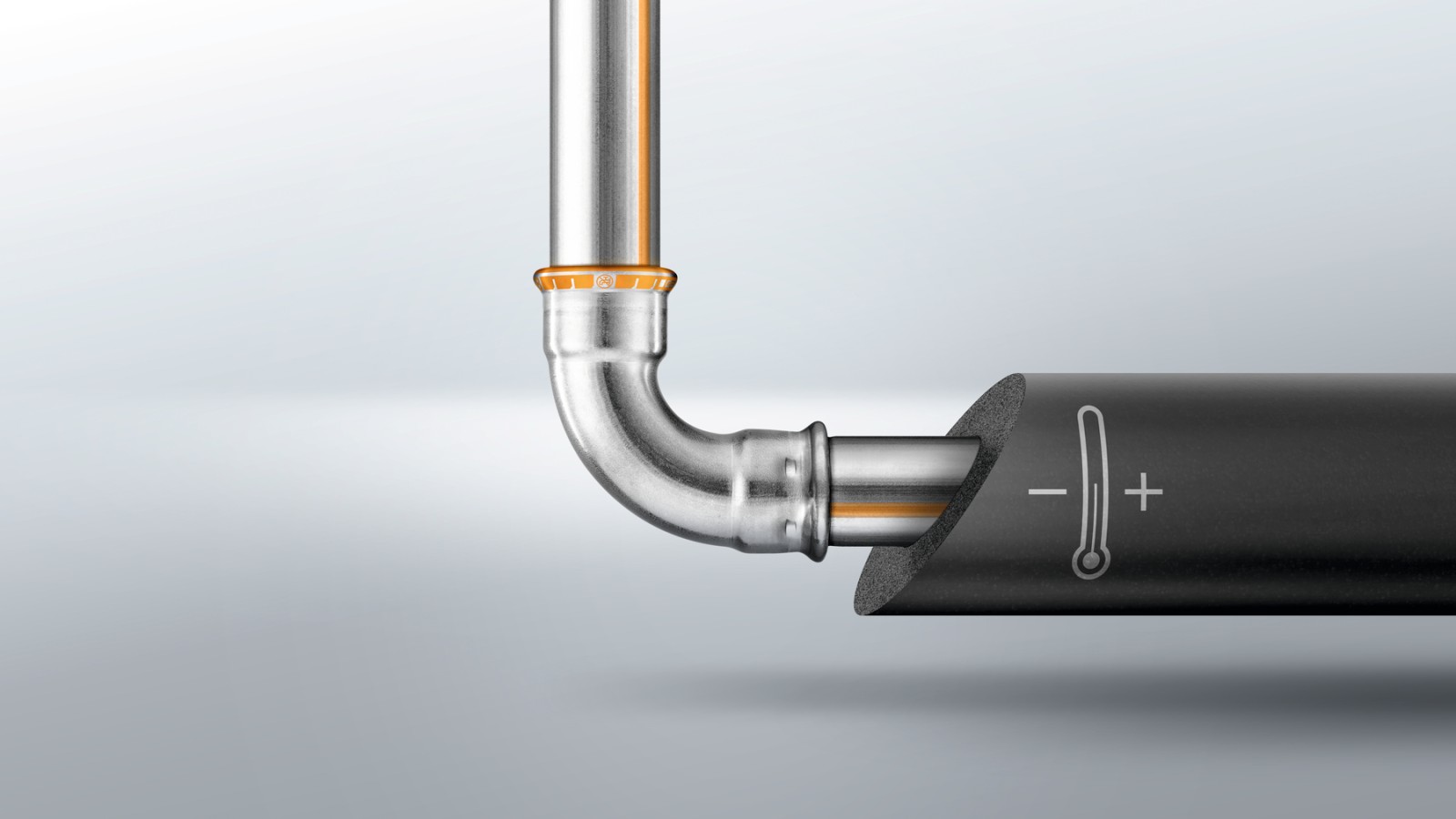

I përshtatshëm për përdorime me diferenca temperaturash
Rezistent ndaj gërryerjes
Rezistent ndaj gërryerjes dhe ekonomik falë çelikut inoks me pak aliazh
Geberit Mapress Therm Një vështrim nga afër
Informacion teknik mbi pjesët lidhëse dhe tubat e sistemit Geberit Mapress Therm
Përmasat
| Gjerësi nominale DN | Përmasa d x s (mm) |
|---|---|
| 12 | 15 x 1.0 |
| 15 | 18 x 1.0 |
| 20 | 22 x 1.2 |
| 25 | 28 x 1.2 |
| 32 | 35 x 1.5 |
| 40 | 42 x 1.5 |
| 50 | 54 x 1.5 |
| 65 | 76.1 x 2.0 |
| 80 | 88.9 x 2.0 |
| 100 | 108 x 2.0 |

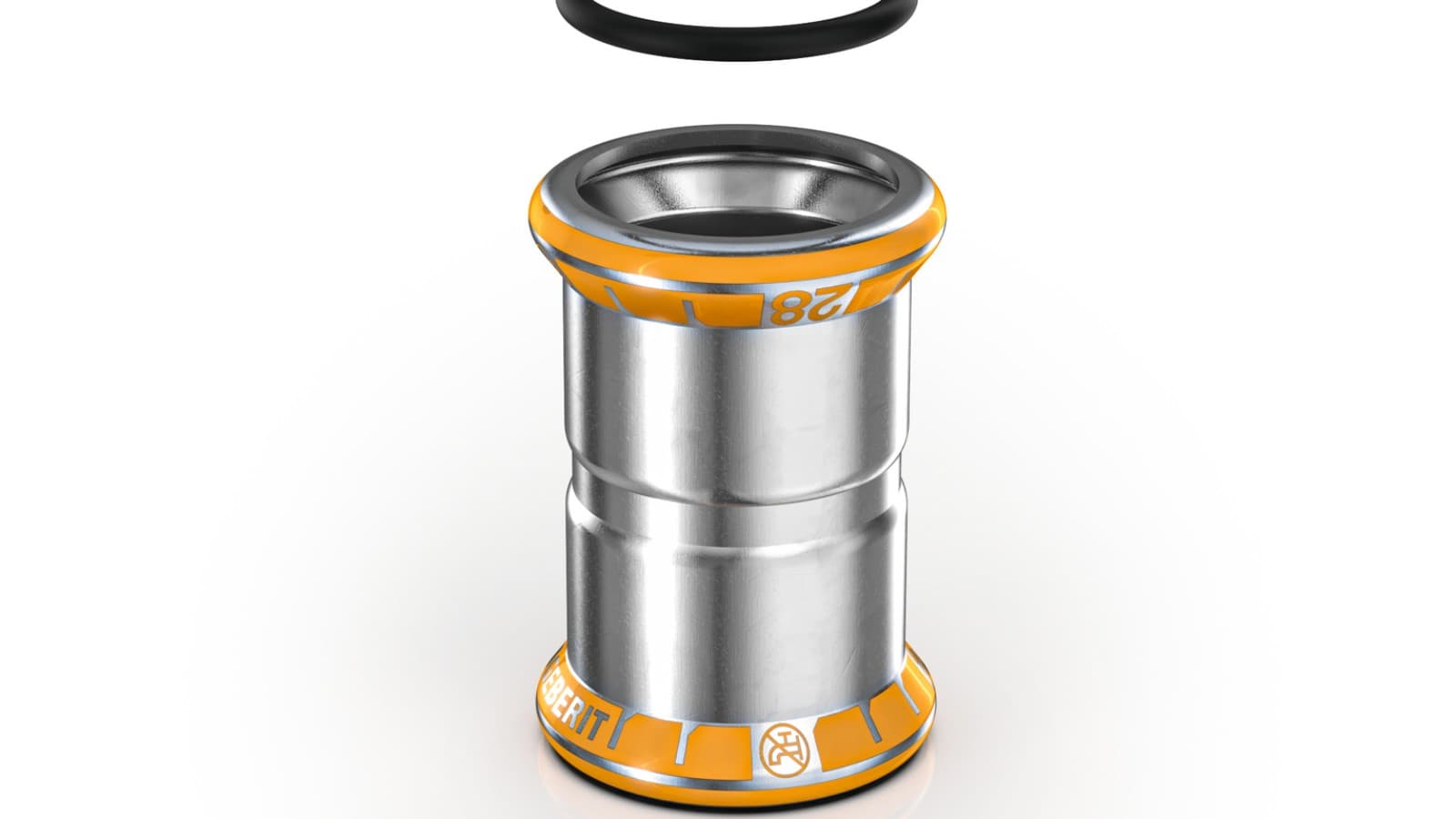

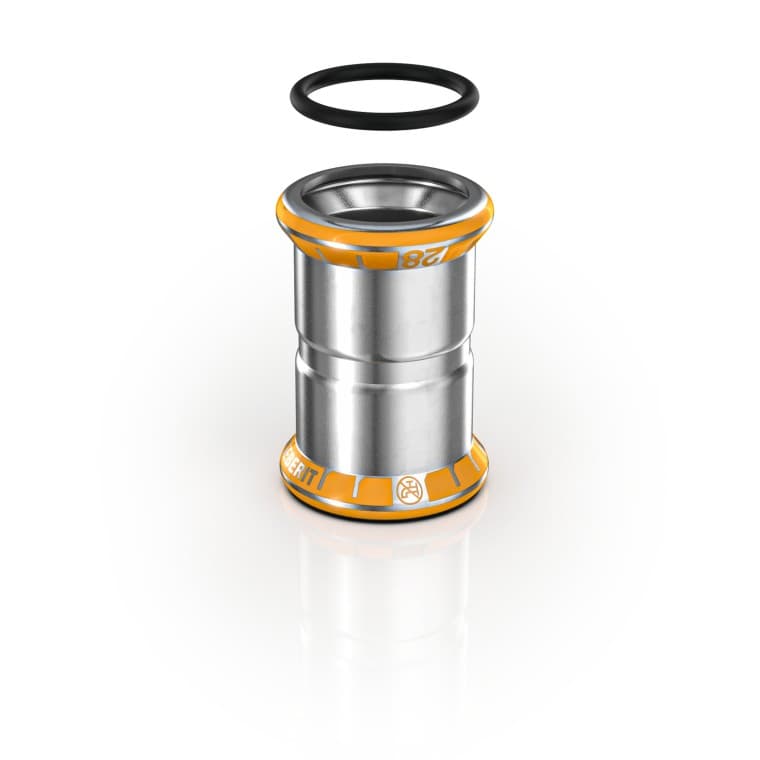

Pjesët lidhëse
- Treguesi i presimit portokalli për të testuar nëse pjesët lidhëse janë presuar saktë
- Treguesi i presimit portokalli tregon çelik inoks
- Simboli për ujë jo të pijshëm në treguesin e presimit
- Simboli për ujë jo të pijshëm i stampuar në pjesën lidhëse për identifikim të përhershëm
- Përmasa e stampuar në treguesin e presimit
- Lidhjet e papresuara rrjedhin dhe janë menjëherë të dallueshme gjatë një testi presimi
- 200 pjesë lidhëse janë të disponueshme për t'u zgjedhur
Izolime
Lënde të lëngshme
| Qëllimi i aplikimit | Unaza vulosëse | Temperatura e funksionimit | Presioni maksimal i funksionimit |
|---|---|---|---|
| Ujë për ftohje dhe ngrohje pa agjent antifriz | Ngjyrë e zezë | 0°C deri në 100°C | 16 bar |
| Ujë për ftohje dhe ngrohje pa agjent antifriz | Ngjyrë e zezë | -30°C deri në +120°C | 16 bar |
| Uji i ngrohjes qendrore ≤ 120°C | Ngjyrë e zezë | 0°C deri në 120°C | 16 bar |
| Uji i ngrohjes qendrore ≤ 140°C | Ngjyrë blu | 0°C deri në 140°C | 16 bar |
| Energji termike (solare) | Ngjyrë blu | -25°C deri në +220°C | 16 bar |
Lëndë të gazta
| Qëllimi i përdorimit | Unazë vulosje | Temperatura e funksionimit | Presioni maksimal i funksionimit |
|---|---|---|---|
| Ajër i kompresuar (klasa e pastërtisë së vajit 0–3) | Ngjyrë e zezë | 0°C deri në 100°C | 25 / 16 / 12 bar |
| Ajër i kompresuar (klasa e pastërtisë së vajit 0–X) | Ngjyrë blu | 0°C deri në 100°C | 25 / 16 / 12 bar |
| Presion negativ | Ngjyrë e zezë | 0°C deri në 100°C | Presioni absolut (abs.) ≥ 0,2 bar |
| Gazra inerte (p.sh. nitrogjen) | Ngjyrë e zezë | 0°C deri në 100°C | 25 / 16 / 12 bar |

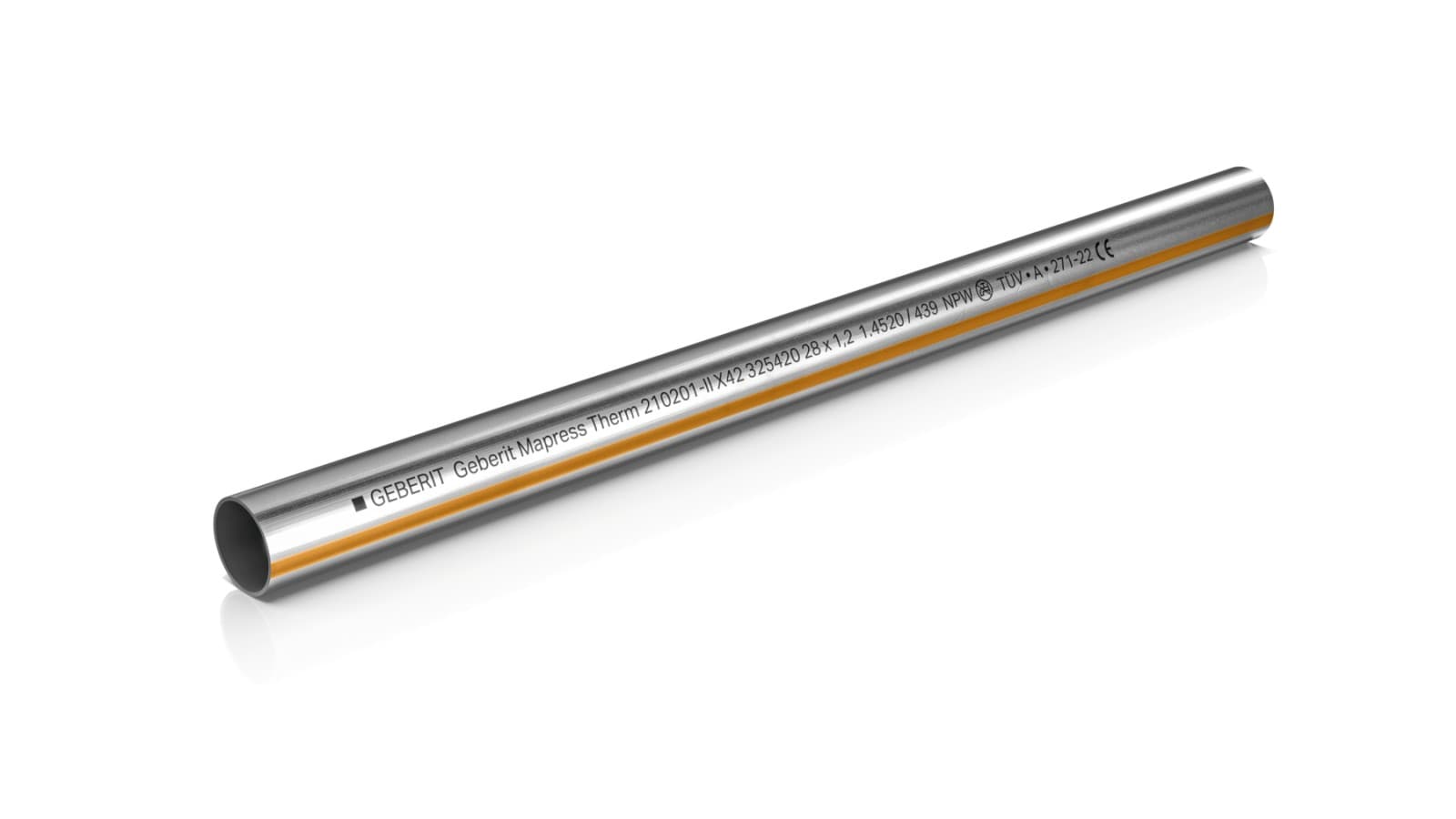

Tubat e sistemit
Tubat e sistemit Geberit Mapress Therm
- I bërë nga çelik inoks me aliazh të ulët që është rezistent ndaj gërryerjes
- Shënimet shtohen me një vijë të vazhdueshme portokalli
- Pa kapakë mbrojtës, pasi është projektuar kështu për përdorime me ujë jo të pijshëm
Ke pyetje? Na kontakto.
Zbuloni produkte të ngjashme

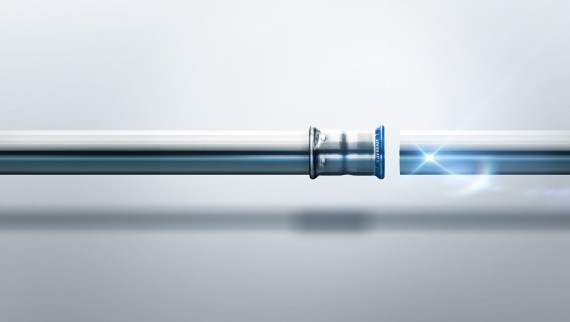

Geberit Mapress Stainless Steel
Nga furnizimi me ujë të pijshëm deri tek impiantet industriale – Geberit Mapress Stainless Steel ofron një gamë të gjerë përdorimesh.

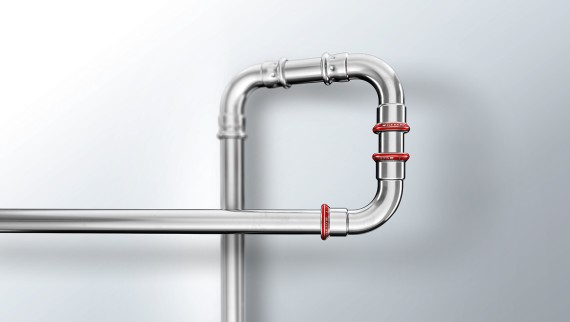

Geberit Mapress Carbon Steel
