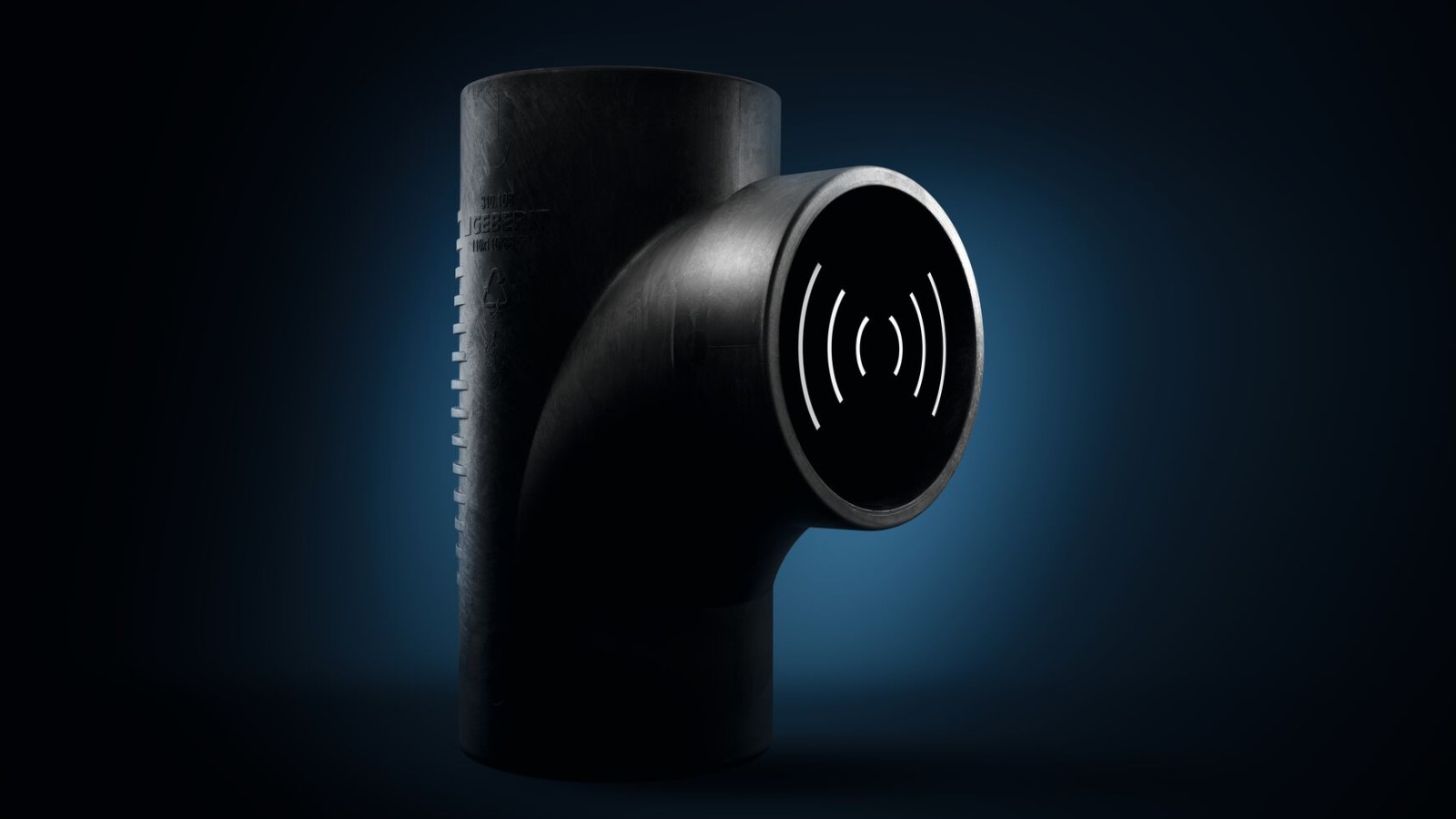

Geberit Silent-db20 Sistem drenazhimi me izolim të lartë akustik
Qoftë në një kompleks banimi, hotel apo sallë mbledhjesh, tubat e zhurmshëm të shkarkimit mund të bëhen të bezdisshëm. Këtu ndërhyn sistemi drenazhues Geberit Silent-db20 për të eliminuar problemin përpara se të ndodhë.

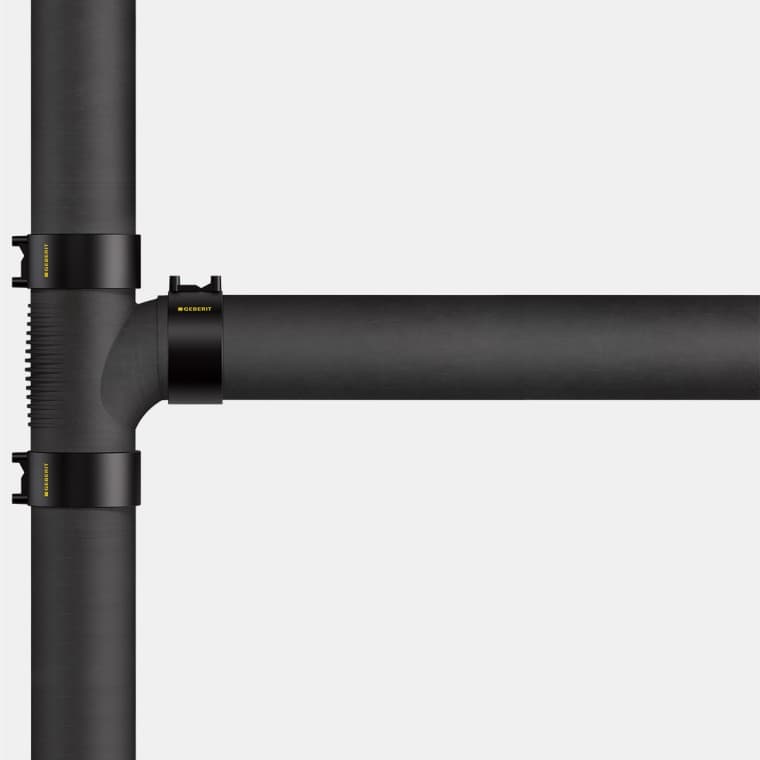

Ky sistem drenazhimi me izolim të lartë akustik është i përshtatshëm si për tubat vertikalë ashtu edhe për lidhjet me dyshemenë, duke siguruar shkarkim të qetë dhe efikas në çdo ndërtesë.
Për më tepër, sistemi është gjithashtu i përshtatshëm për parafabrikim.
Pse duhet të zgjidhni Geberit Silent-db20?
Sistem tubacionesh me izolim të lartë akustik
Pesha e lartë e pandashme do të thotë se dridhjet natyrale reduktohen dhe çdo zhurmë është dukshëm e zbutur.
Lidhje jo-pozitive
Geberit Silent-db20 mund të lidhet përmes saldimit ballor ose bashkimeve me elektrofuzion.
I përshtatshëm për parafabrikim
Parafabrikim jashtë vendit për ndërtim të sigurt dhe ekonomik të sistemit.
Kapacitet i lartë shkarkimi me kërkesa të reduktuara për hapësirë
Optimizuar hidraulikisht për efikasitet më të lartë, kërkesa më të ulëta hapësinore dhe kapacitet të lartë shkarkimi.
Ka shumë arsye të mira për të zgjedhur Geberit Silent-db20
Përmbledhje e Geberit Silent-db20
Përmasat
Përmasat e tubave në dispozicion
| Gjerësi nominale (DN) | Përmasa d x s (mm) |
|---|---|
| 56 | 56 x 3.2 |
| 60 | 63 x 3.2 |
| 70 | 75 x 3.6 |
| 90 | 90 x 5.5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Pjesët lidhëse
Gama e produkteve
- Përzgjedhje e gjerë e pjesëve lidhëse
- E përforcuar me minerale për uljen e zhurmës në pikat e ndikimit
- Lidhje speciale të ndryshme

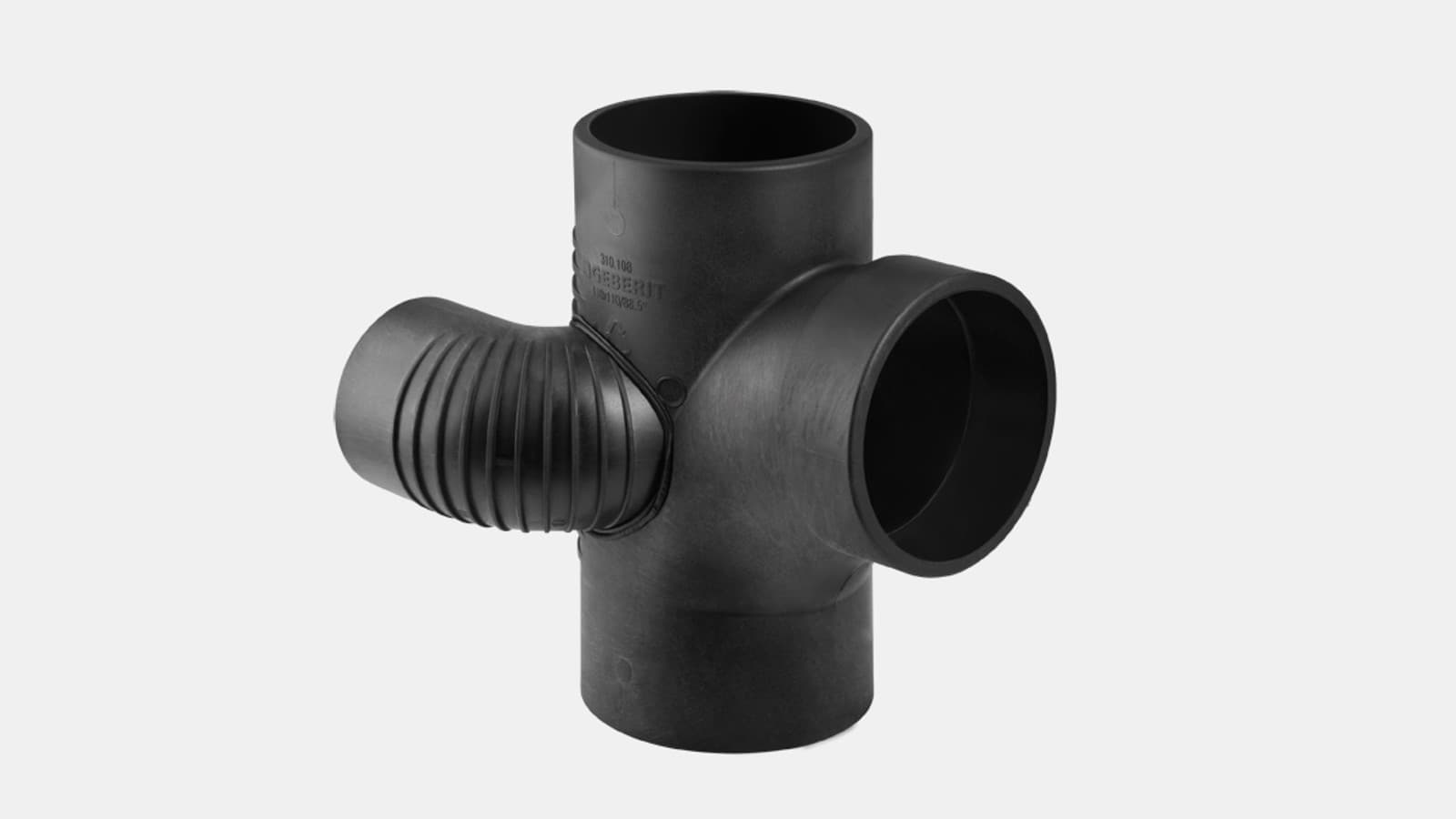

Shembull: Pjesë lidhëse e degëzuar Geberit Silent-db20, 88,5°, hyrje e harkuar
Kursim hapësire – pasi lidhja pozicionohet mes tualetit dhe lavamanit, pjesa lidhëse e degëzuar Geberit Silent-db20 me kënd 88,5° dhe hyrje të harkuar, mundëson një instalim shumë kompakt.
Aksesorë
Produkte të disponueshme
Mbrojtje nga zjarri për tubacionin Geberit Silent-db20
- Mëngët mbrojtëse ndaj zjarrit nga Geberit mund të përdoren për një rezistencë ndaj zjarrit të kategorisëF 120
- Testet ndaj zjarrit janë kryer në përputhje me standardin EN 1366-3 për një gamë të gjerë situatash instalimi
- Të aprovuara për rezistencë ndaj zjarrit 90 minuta (ETA/ETB) me mëngën mbrojtëse Geberit RS90 Plus EN
Kontrolloni situatën tuaj të ndërtimit me mjetin mbrojtës Geberit ndaj zjarrit

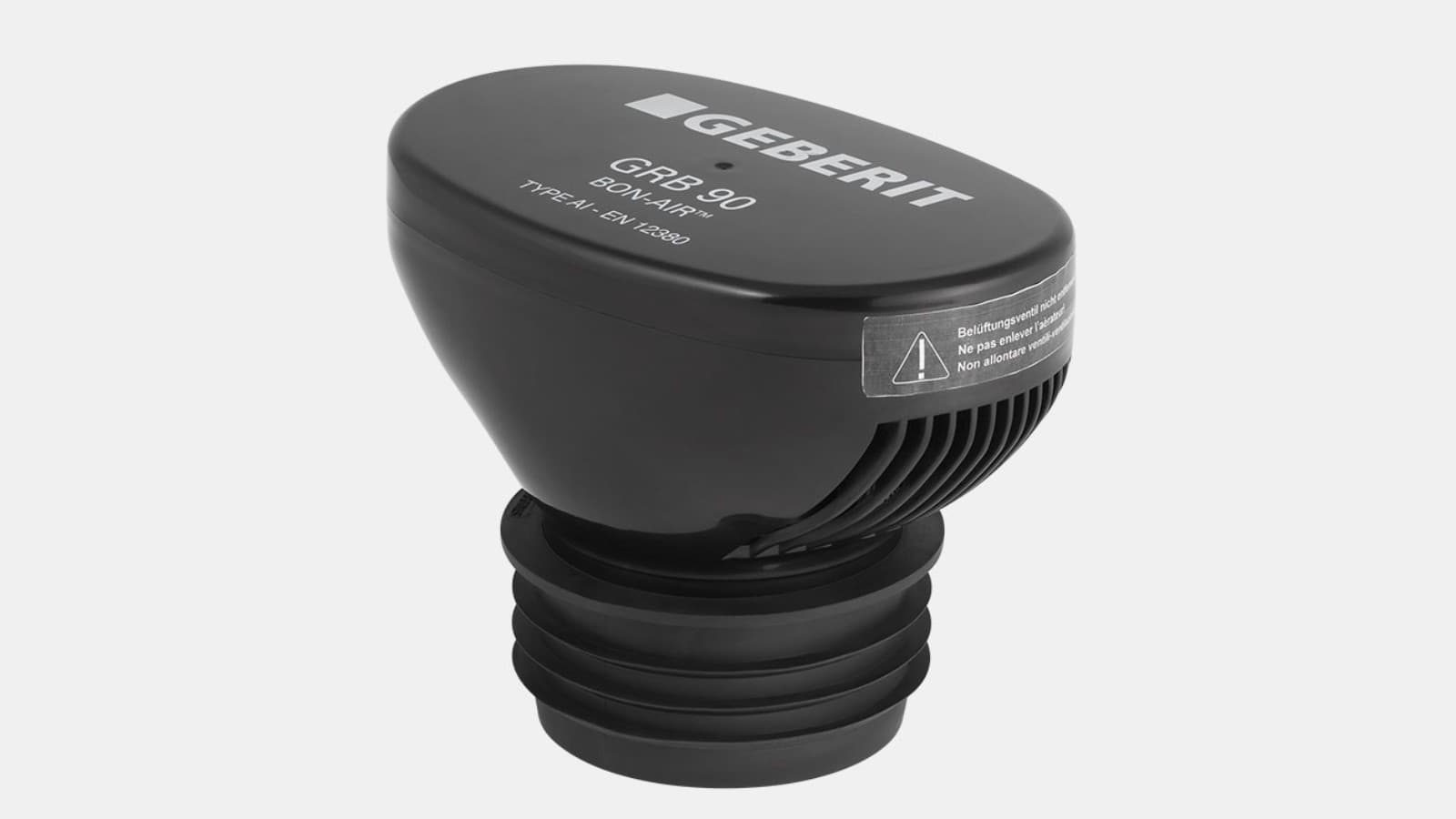

Valvula e ajrimit Geberit GRB90 për Geberit Silent-db20
- Zgjidhje alternative për instalimet që nuk lejojnë ajrim konvencional për shkak të mungesës së hapësirës.
- E disponueshme për përmasa deri në DN110
Të dhënat teknike
Përmbledhje
| Geberit Silent-db20 | |
|---|---|
| Materiali | PE-S2 |
| Koeficienti i zgjerimit linear | 0,17 mm/(mK) |
| Thithja e zgjerimit linear | kërkon lidhje zgjerimi me dy fllanxha ose lidhje me mëngë të dyfishtë |
| Temperatura e instalimit | -20 deri në 40°C |
| Temperatura e përdorimit me ngarkesë të përhershme | -20 deri në 60°C |
| Rezistenca kimike | 95% e të gjitha lëndëve standarde alkaline, acide dhe kimike |
Deklaratë mjedisore e produktit
Deklaratë mjedisore e produktit (EPD)
Deklaratat mjedisore të produktit (EPD) krijojnë transparencë dhe lejojnë krahasimin e produkteve në aspektin e ndikimit të tyre mjedisor.
EPD-të janë të disponueshme për tubat Geberit Silent-db20 dhe të gjitha pjesët lidhëse kryesore:
Më shumë mbi ndërtimin e qëndrueshëm miqësor me mjedisin dhe EPD-të
Zbuloni përmbajtje të ngjashme
Vegla dhe aksesorë për sistemet e drenazhimit
Geberit ofron një gamë të gjerë veglash dhe pajisjesh për përpunimin e tubave, së bashku me aksesorë të përshtatshëm, për Geberit PE dhe Geberit Silent-db20.
Geberit Silent-Pro
Sistemi i drenazhit plug-in Geberit Silent-Pro është zgjidhja ideale për lidhje vertikale dhe horizontale në projektet e ndërtimit me kërkesa të larta për izolim zëri.
Geberit Silent-PP
Geberit Silent-PP është një sistem drenazhi me plug-in i optimizuar për zhurmën që ofron një alternativë me kosto efektive për projektet me kërkesa të moderuara për izolim akustik.
Valvula e ruajtjes së energjisë Geberit
Valvula Geberit për ruajtjen e energjisë ERV parandalon humbjet e vazhdueshme të nxehtësisë përmes tubacionit të hapur pa cenuar funksionalitetin e saj.
Geberit PE SuperTube
Hidraulika e optimizuar në ndërtesat shumëkatëshe siguron më shumë hapësirë banimi dhe përdorim më efikas të dyshemesë. Instalimi i një tubi paralel ventilimi nuk është më i nevojshëm.
Mbrojtje nga zjarri me Geberit
Geberit siguron mbrojtje të sigurt nga zjarri dhe në përputhje me standardet në instalimet sanitare.
Izolim akustik me Geberit
Askujt nuk i pëlqen të dëgjojë fqinjët duke shkuar në tualet. Zhurma e ujërave të zeza na shqetëson kur jemi duke fjetur, duke lexuar apo duke punuar dhe shkakton një mori ankesash ndaj stafit të hoteleve, pronarëve, inxhinierëve sanitarë dhe hidraulikëve.
Përdorimet kryesore dhe fushat e përdorimit
Ndërtesa me kërkesa të larta për izolim akustik
Geberit Silent-db20 mund të përdoret si për tubat vertikalë, ashtu edhe për tubacionet lidhëse në ndërtesa të ndryshme me kërkesa të larta për izolim akustik.

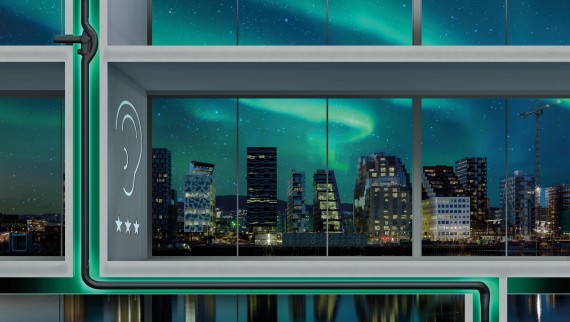

Projekte në ndërtesa të larta me teknologjinë SuperTube
Geberit Silent-db20 SuperTube është një sistem drenazhi që kursen hapësirë dhe është ideal për projekte me kërkesa të larta për izolim akustik.

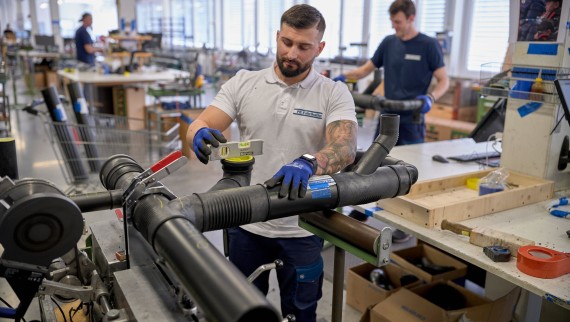

Parafabrikim
Për projekte të mëdha ndërtimi, strukturat e sistemit me Geberit Silent-db20 mund të parafabrikohen lehtësisht në punishte për të kursyer kohë të vlefshme në kantierin e ndërtimit.

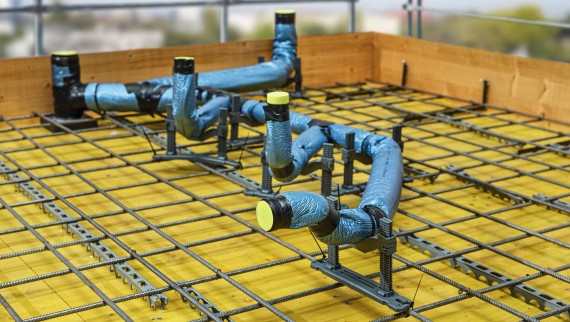

Shtrim në beton
Geberit Silent-db20 është i përshtatshëm për ngulitje në pllakë betoni. Ky përdorim kërkon përdorimin e lidhjeve jo-pozitive.
Projekte me kërkesa për mbrojtje nga zjarri
Testet ndaj zjarrit janë kryer në përputhje me standardin EN 1366-3 për një gamë të gjerë situatash instalimi. Në kombinim me mëngën mbrojtëse ndaj zjarrit Geberit RS90 Plus EN, sistemi i drenazhit Geberit Silent-db20 është i certifikuar për një rezistencë ndaj zjarrit prej 90 minutash (ETA/ETB).
Avantazhet e Geberit Silent-db20
Pesha e lartë e pandashme e tubave dhe pjesëve lidhëse Geberit Silent-db20 bën që dridhjet e tyre natyrale të reduktohen dhe çdo tingull të përthithet dukshëm.

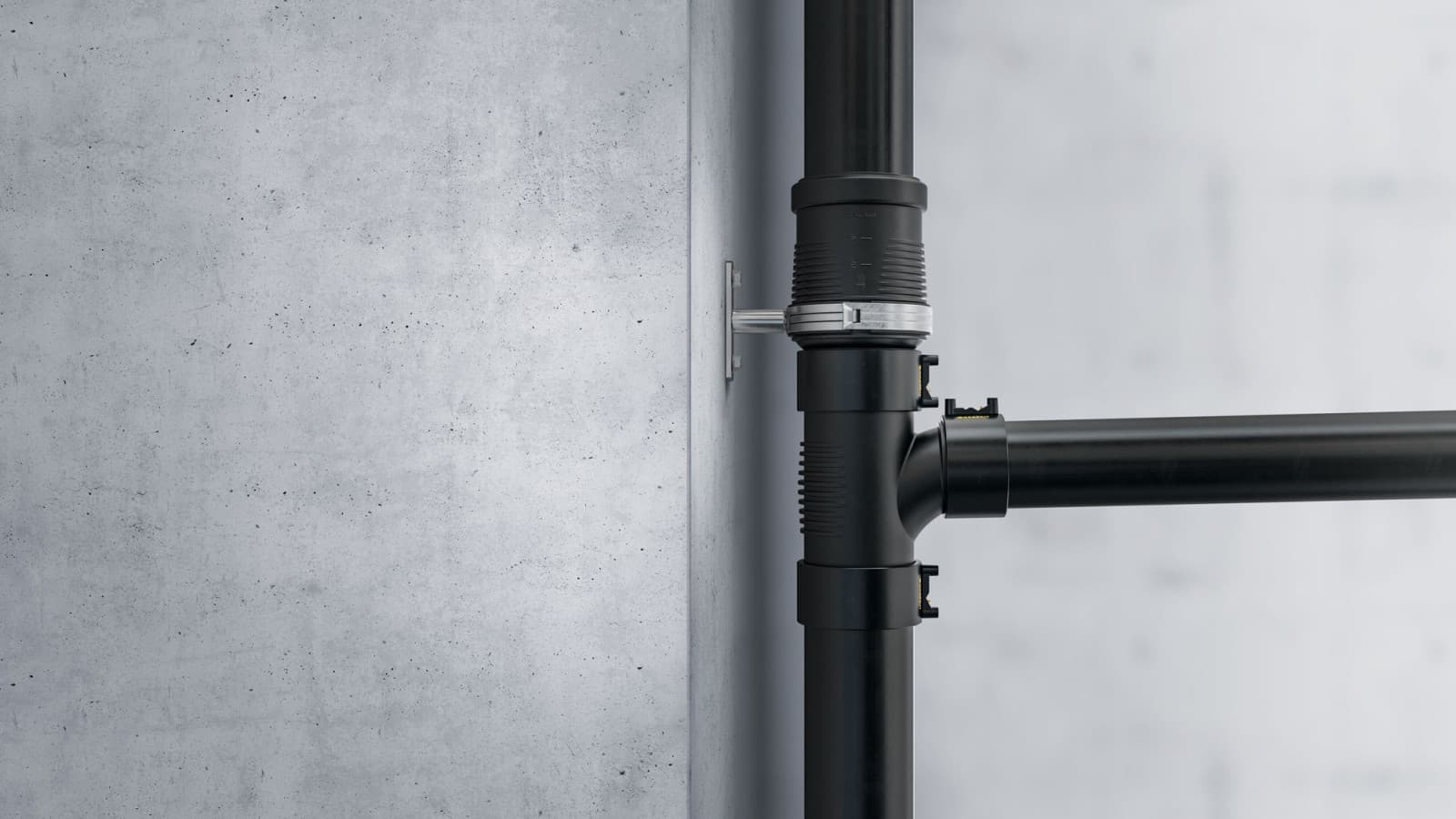

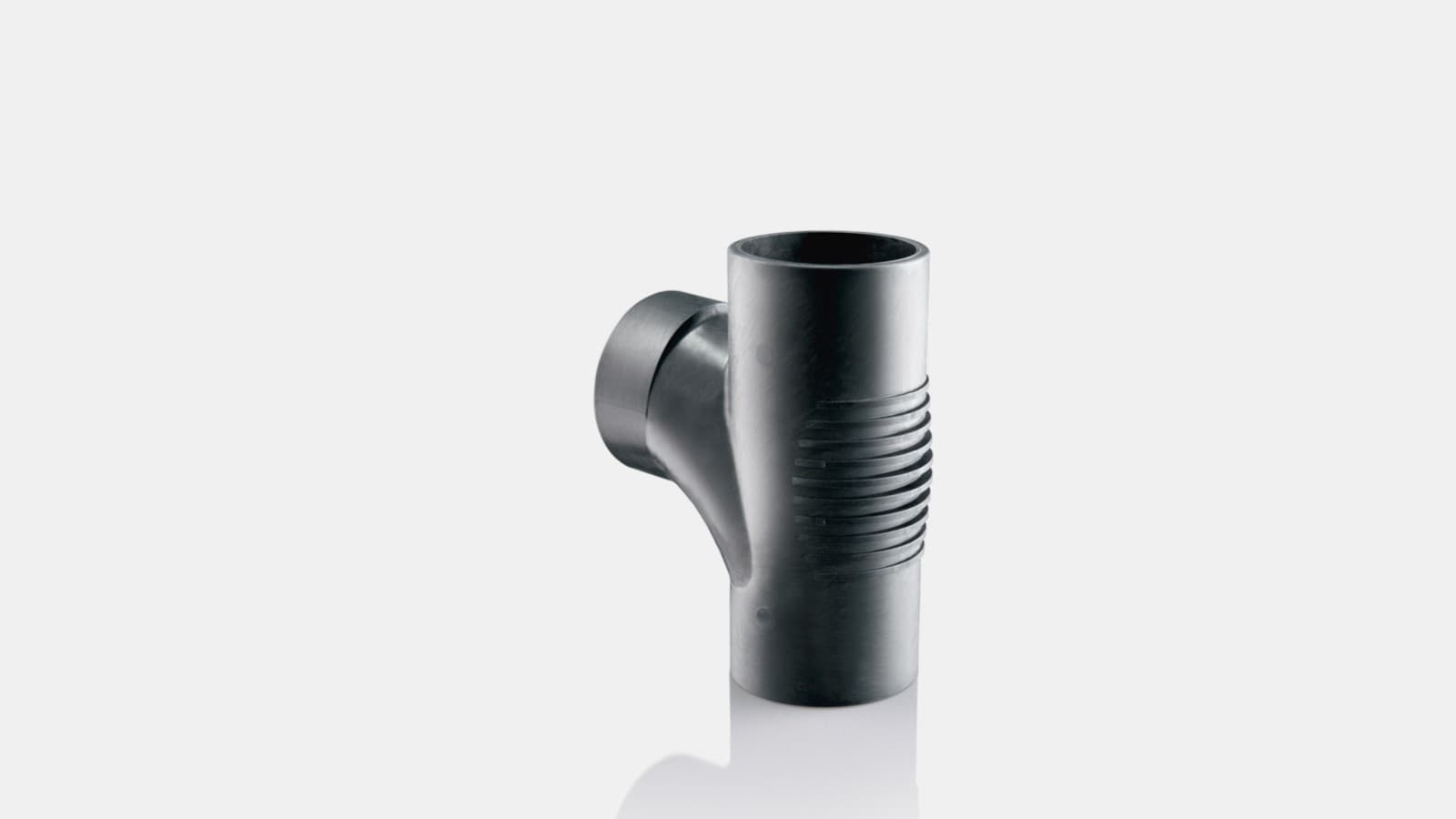

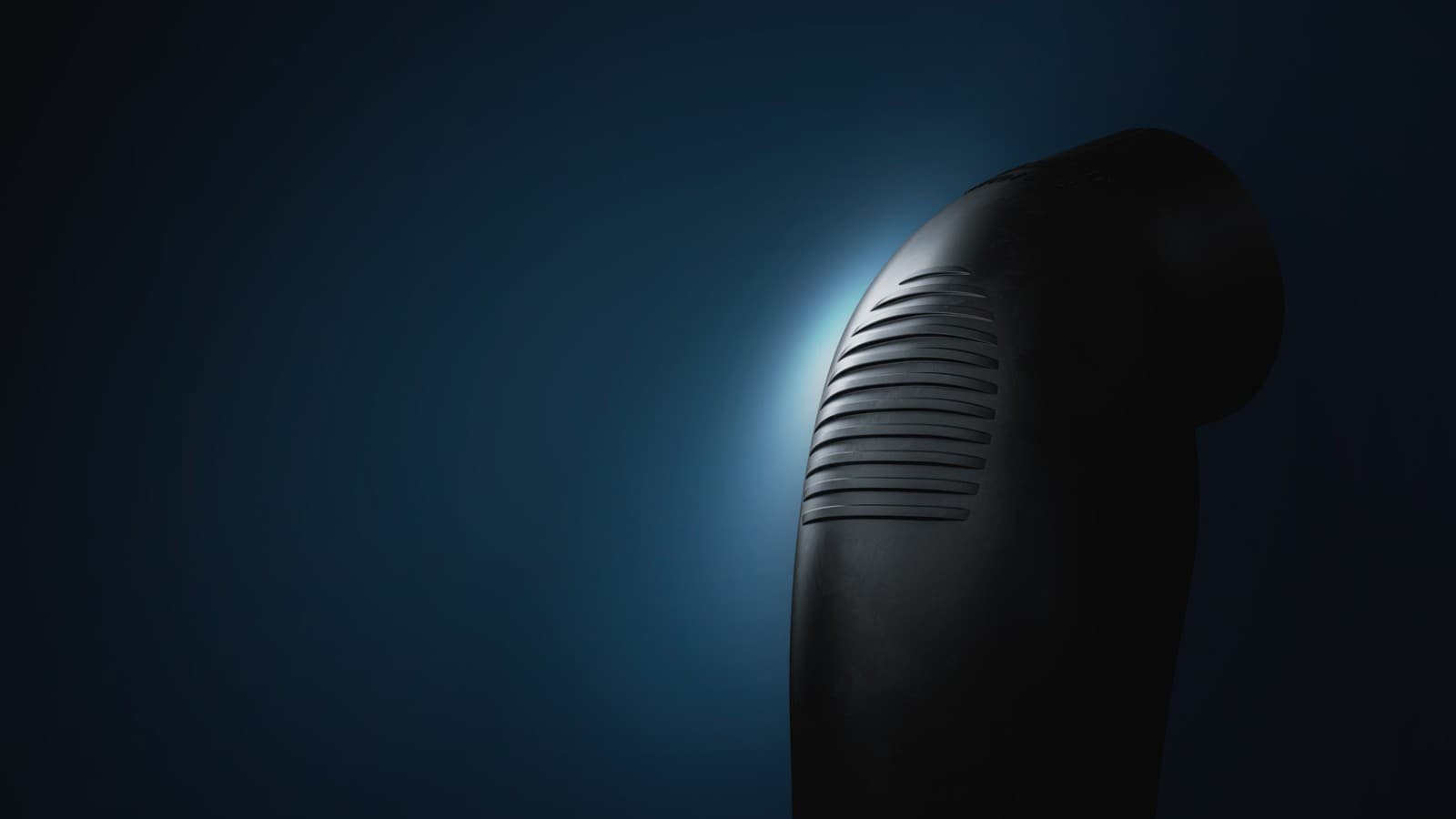

Nervaturat speciale për izolim akustik reduktojnë zhvillimin e zhurmës në zonat e ndikimit.
Kjo e bën Geberit Silent-db20 një zgjedhje të fortë për tuba vertikalë dhe tuba lidhës në sistemet e drenazhit në ndërtesa me kërkesa të larta për izolim akustik.
Raporte për izolimin akustik për skenarë të ndryshëm ndërtimi janë përgatitur në bashkëpunim me Institutin Fraunhofer për Fizikën e Ndërtesave (IBP). Ato janë gjithashtu të disponueshme për Geberit Silent-db20.
Teknologjitë e lidhjes për Geberit Silent-db20

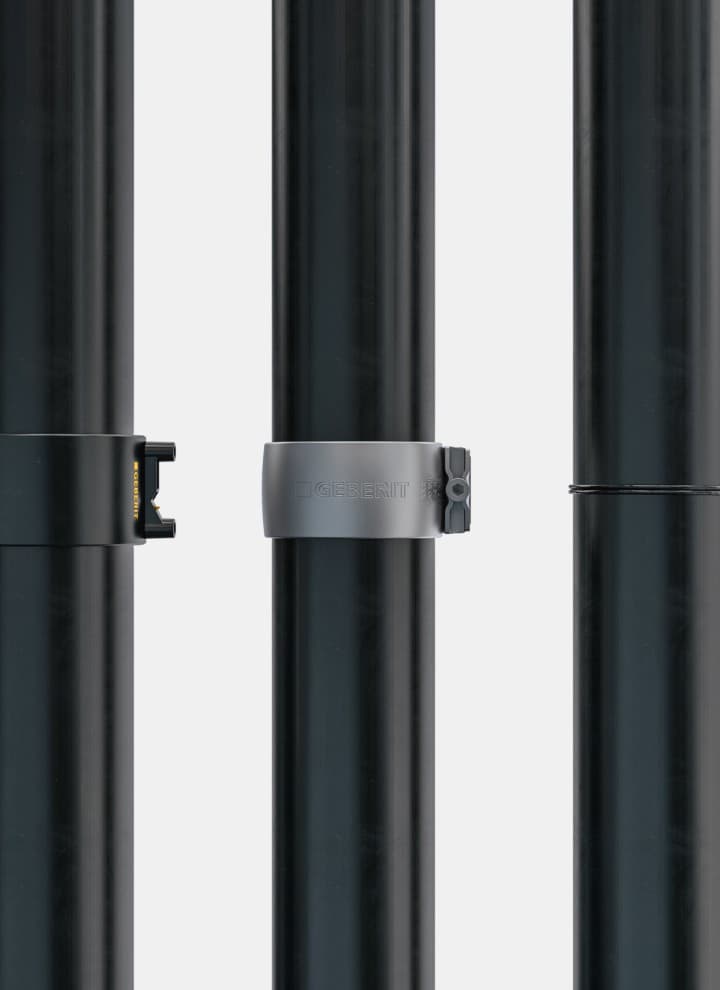

Pavarësisht nëse përdoret saldimi i shpejtë me elektrofuzion, apo saldimi ballor , tubat dhe pjesët lidhëse Geberit Silent-db20 mund të lidhen në mënyrë të sigurt me tre metoda të ndryshme. Në disa vende, mund të përdoren gjithashtu lidhës me kapëse. Një gamë veglash dhe aksesorësh Geberit është në dispozicion për të mundësuar përpunim të lehtë.
Lidhjet e zgjerimit me dy fllanxha dhe bashkuesit e dyfishtë kompensojnë zgjerimin linear termik të tubave dhe pjesëve lidhëse Geberit Silent-db20. Kjo i mundëson sistemit të përballojë ndryshime të konsiderueshme në temperaturat e funksionimit. Vulat EPDM luajnë një rol kyç në jetëgjatësinë e sistemit të drenazhit.
Geberit Silent-db20 është gjithashtu i përshtatshëm për parafabrikim, duke mundësuar procese më të shpejta dhe më efikase që janë të pavarura nga ecuria në kantier. Kjo e shkurton ndjeshëm kohën e montimit në kantier.
Geberit Silent-db20 është sistemi i përsosur i tubacionit për integrimin e tubave lidhës në pllakë betoni, duke ofruar më shumë liri në dizajnimin e banjës. Gjatë punimeve me beton, lidhjet jo-pozicionale janë thelbësore.
Instalim pa tension pavarësisht zhvendosjes aksiale Geberit Silent-db20 Offset
Nuk është gjithmonë e mundur të shmangen pasaktësitë gjatë ndërtimit, por kur pikat e lidhjes së tubit të shkarkimit nuk janë të përshtatura në mënyrë të përsosur, kjo u kushton instaluesve kohë dhe durim. Me pjesën lidhëse Geberit Silent-db20 Offset, tubat vertikale mund të lidhen në mënyrë efikase dhe pa tension, edhe kur rreshtimi nuk është i përsosur.
Avantazhet e pjesës lidhëse Geberit Silent-db20 Offset:
- Instalim pa tension për zhvendosje aksiale deri në 10 cm
- Instalim lehtë dhe i njohur
- Reduktim i kohës së instalimit në krahasim me përdorimin e dy bërrylave 45°
- Përshtatshmëri fleksible me një produkt të vetëm
- Përmirësim i izolimit akustik në krahasim me metodat konvencionale të korrigjimit të lidhjeve
