Geberit Pluvia Sistemi i drenazhit sifonik të çative
Më pak tuba, performancë më e madhe
Me Geberit Pluvia, Geberit ofron një sistem drenazhi me performancë të lartë për çati të mëdha ose komplekse. Sistemi i drenazhit sifonik të çative siguron performancë efikase dhe të besueshme edhe gjatë reshjeve të dendura.
Ndryshe nga sistemet konvencionale të drenazhit të çative, Geberit Pluvia kërkon dukshëm më pak material dhe hapësirë. Kjo mundëson përdorim më efikas të hapësirës në fazën e planifikimit.
Geberit Pluvia është i provuar në mbarë botën për dekada dhe është i përshtatshëm për pothuajse çdo formë çatie.
Geberit gjithashtu ofron këshillim të personalizuar dhe mbështetje për planifikim sipas projektit. Për planifikim të shpejtë dhe të besueshëm, përdoruesit mund të mbështeten në softuerin e planifikimit Geberit ProPlanner dhe ndërfaqen me AutoDesk® Revit®.
Çfarë e bën Geberit Pluvia zgjedhjen ideale?
Opsione dizajni fleksibël
Geberit Pluvia mund të përdoret me forma të ndryshme çatie.
Kursim materiali
Performancë e lartë me diametra më të vegjël tubash, më pak sisteme shkarkimi në çati dhe më pak lidhje.
Përdorim efikas i hapësirës
Meqenëse tubat instalohen horizontalisht, Geberit Pluvia nuk shkakton humbje të hapësirës së përdorshme.
Mirëmbajtje e ulët
Shpejtësia e lartë e rrjedhës në tubat e mbushur krijon një vakum që ndihmon funksionin vetëpastrues të sistemit.
Teknologjia e duhur garanton rezultat më të mirë Drenazh sifonik për çatitë
Komponentët e Geberit Pluvia
Nga çatia deri te lidhja e nëndheshme e tubit, komponentët e përputhur në mënyrë perfekte sigurojnë funksionim të plotë të sistemit në tërësi. Detaje të zgjuara dizajni dhe cilësi e lartë materiale në mënyrë të qëndrueshme ofrojnë qëndrueshmëri, siguri dhe funksionim të qetë.

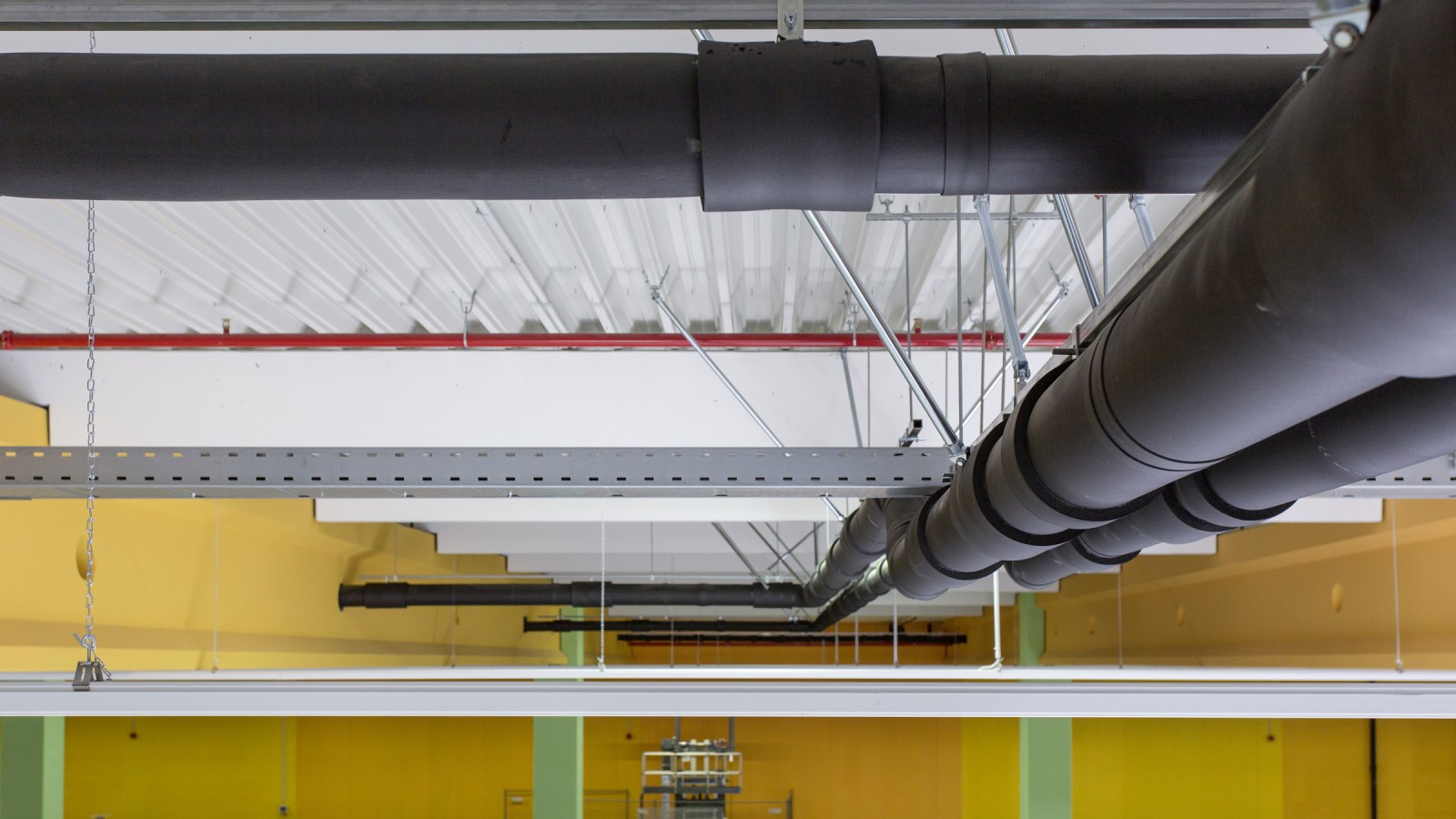

Sistemi i tubave nga Geberit PE
Sistemet e shkarkimit të ujit të çative Geberit PE lidhen me tubin kryesor duke përdorur tuba PE Geberit, të cilët vendosen lirshëm dhe horizontalisht nën çati.
Sistemi i provuar i tubave Geberit PE është i njohur për rezistencën e tij të lartë ndaj tensionit. Nyjat uniforme të saldimit të sistemit të tubave Geberit PE mundësojnë trajtimin e presioneve të larta që gjenden në sistemet e kullimit si Geberit Pluvia.
Geberit ofron një sistem montimi të patentuar për instalim profesional të tubave.
Shkarkuesit e ujërave të çatisë Geberit Pluvia
Falë strukturës së tij modulare dhe gamës së gjerë të varianteve Geberit Pluvia të shkarkimit të ujit të çatisë, sistemi është i përshtatshëm për pothuajse çdo skenar instalimi në ndërtesa dhe çati të mëdha.
Aksesorët e nevojshëm janë të disponueshëm për pothuajse të gjitha përdorimet, duke e bërë sistemin shumë fleksibël.
Avantazhet:
- Mbyllje e besueshme me guarnicionin e flanxhës Geberit EPDM
- Çdo shkarkim çatie testohet individualisht për hermetikë në fabrikë
- Disku funksional parandalon thithjen e ajrit
- . Shufra rrotulluese lehtëson montimin

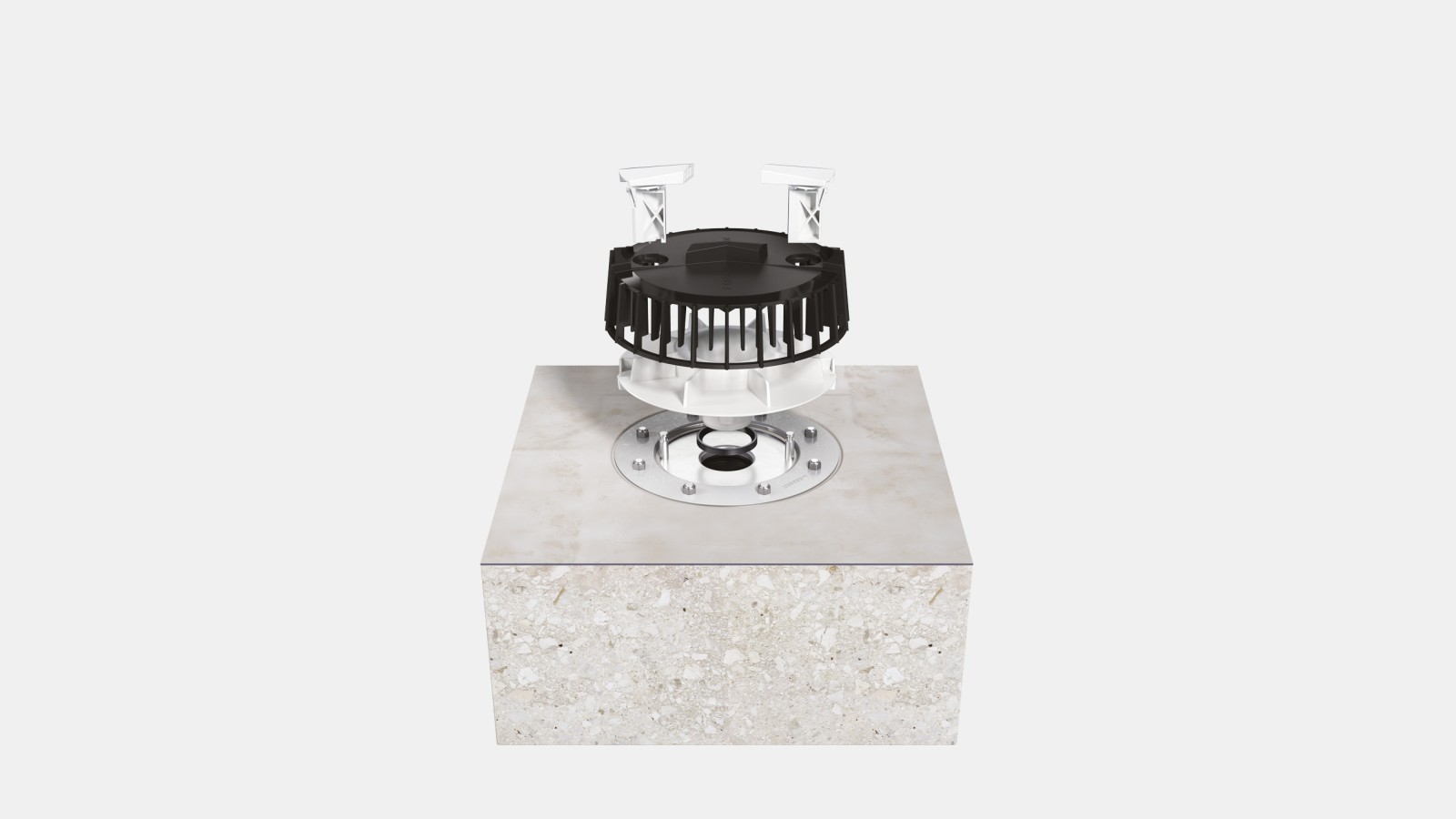

Tejmbushje emergjente Geberit Pluvia: Shkarkimet e çatisë Geberit Pluvia mund të përshtaten lehtësisht për përdorim në një sistem tejmbushjeje emergjente.
Zbuloni gamën e plotë të shkarkimeve për çati Geberit Pluvia
Planifikimi me ndihmën e udhëzuesit të produkteve Geberit Pluvia
ky mjet ndihmon në përzgjedhjen e shkarkimeve të duhura të çatisë, aksesorëve dhe udhëzimeve të instalimit për strukturën e veçantë të çatisë tuaj. Me vetëm disa klikime, mund të gjeni zgjidhjen ideale për situatën tuaj të ndërtimit.

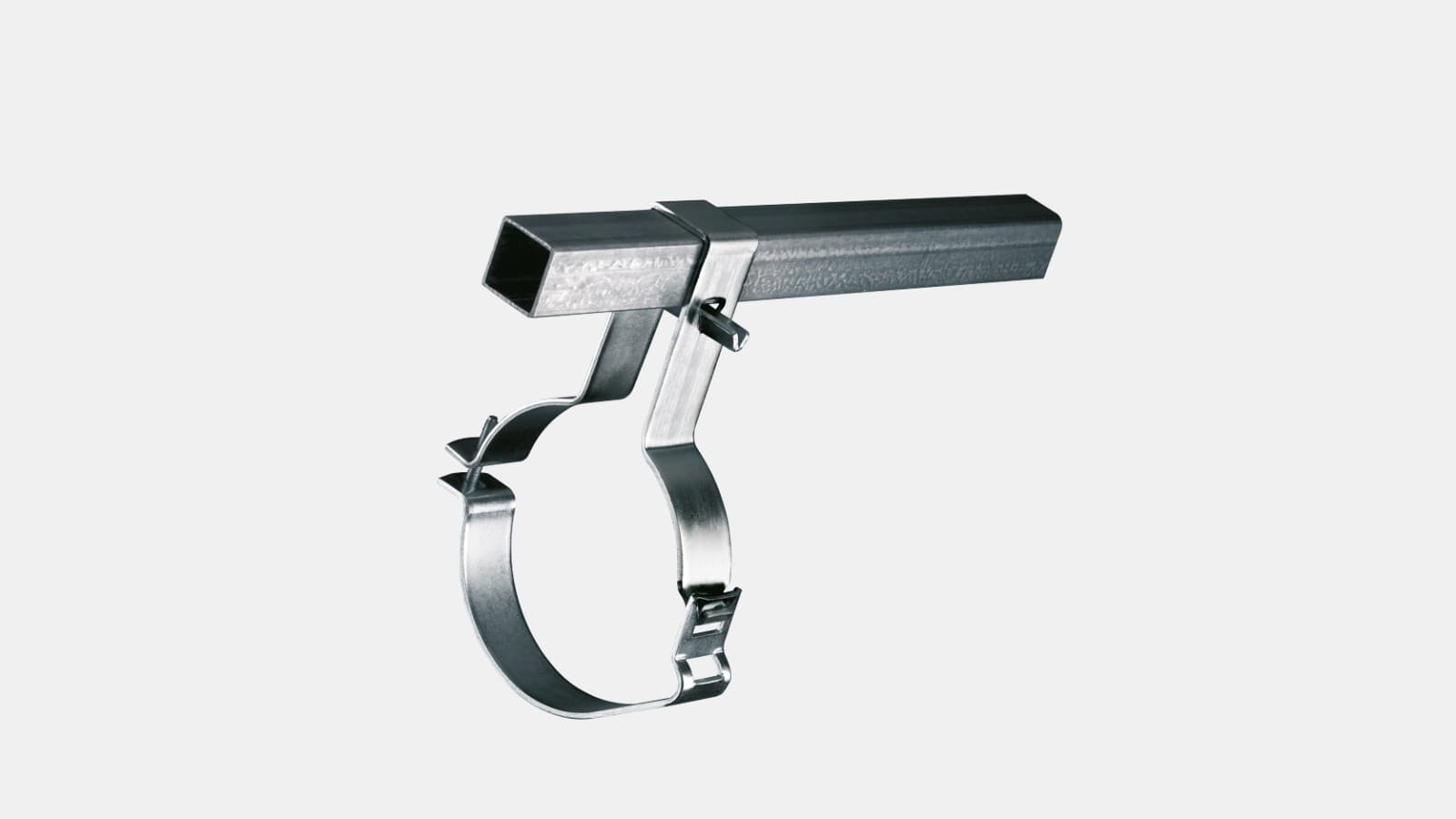

Sistemi i fiksimit Geberit Pluvia
Për të rritur sigurinë dhe stabilitetin e tubacioneve horizontale, ofrohet një sistem i dedikuar fiksimi. Kjo parandalon transferimin e forcave të shkaktuara nga zgjerimi termik i tubave në strukturën e ndërtesës. Sistemi i fiksimit kërkon vetëm ndërhyrje minimale në strukturën e ndërtesës, duke e bërë atë gjithashtu ideal për përdorim në çati të lehta në peshë.
Avantazhet:
- Pikat e fiksimit nevojiten vetëm çdo 2,5 metra në strukturën mbështetëse
- Mund të instalohen lehtësisht me një çekan përmes foleve universale të tensionit

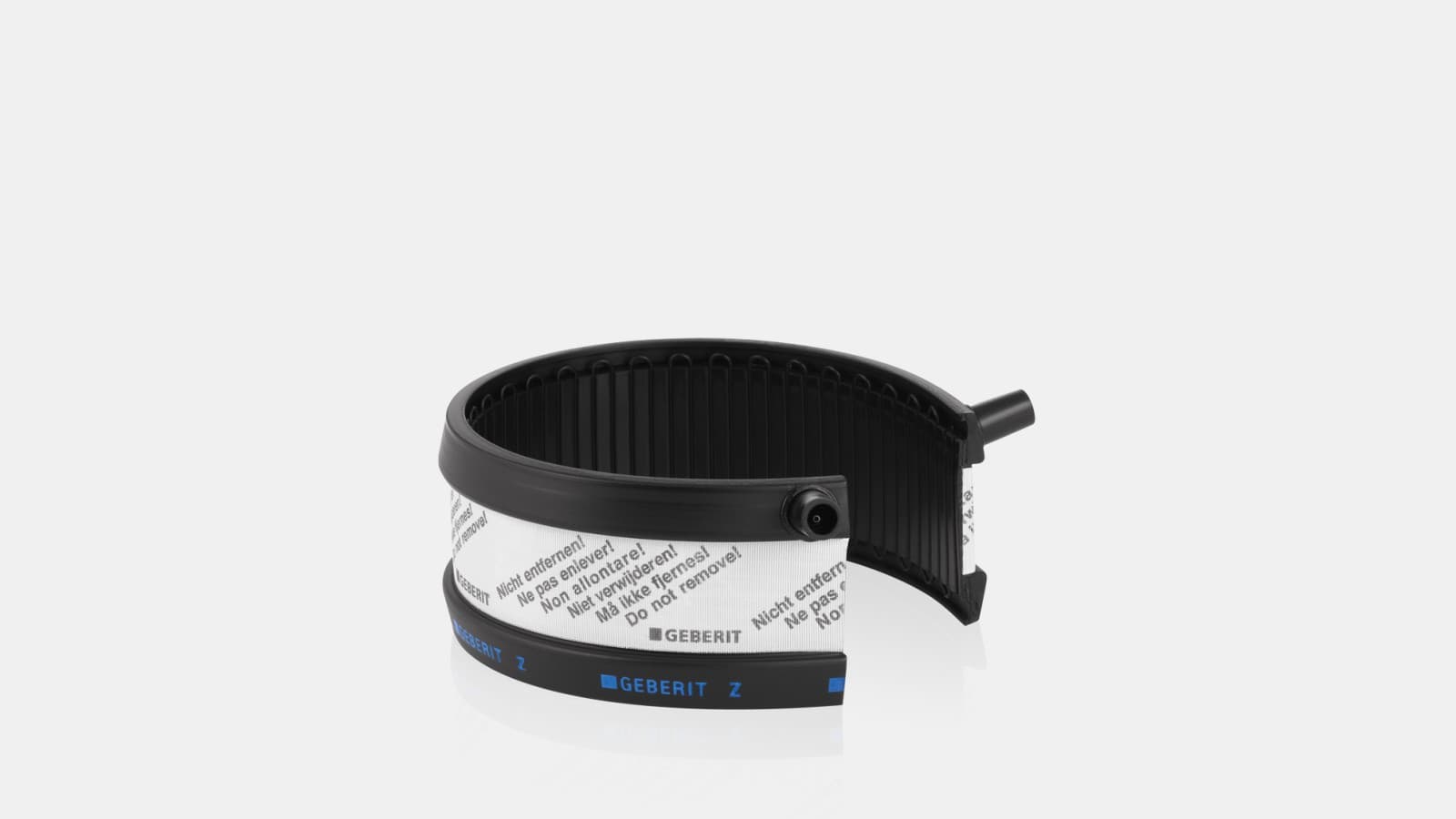

- Fiksimi me shirit elektrofuzioni lejon përcaktim më të saktë të pikave të ankorimit
- Ideal për çatitë e lehta në peshë, pasi në strukturë veprojnë vetëm forca të dobëta
Seti mbështetës Geberit Pluvia
Përbërë nga vetëm disa komponentë, ky set rrit sigurinë dhe stabilitetin.
Ai redukton ndjeshëm çdo lëvizje anësore ose lëkundje që mund të ndodhë për shkak të shpejtësisë së lartë të rrjedhës së ujit të shkarkuar.
Seti mbështetës mund të instalohet edhe në sisteme që janë tashmë në funksionim.
Instalimi i rekomanduar
- d90–d125 në një lartësi varjeje prej 60 cm
- d160–d315 në një lartësi varjeje prej 30 cm
Udhëzues i shpejtë për instalim Shembuj të skenarëve të përzgjedhur të ndërtimit
Instalimi i sistemit Geberit Pluvia ndryshon në varësi të situatës ndërtimore dhe kërkesave të projektit.
Shkarkuesit e ujërave të çatisë Geberit Pluvia
Zgjidhja e përkryer për një gamë të gjerë strukturash çatie

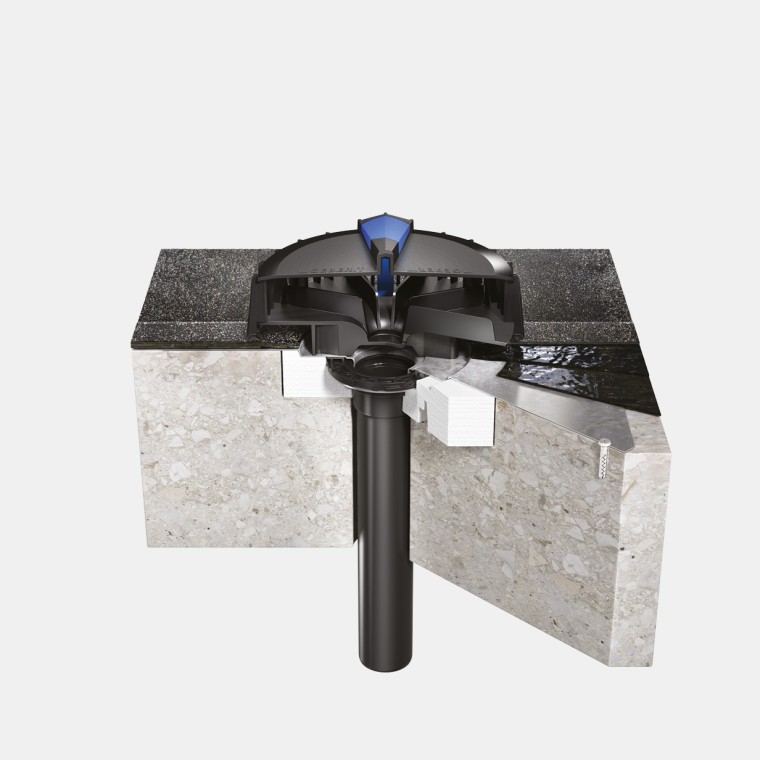

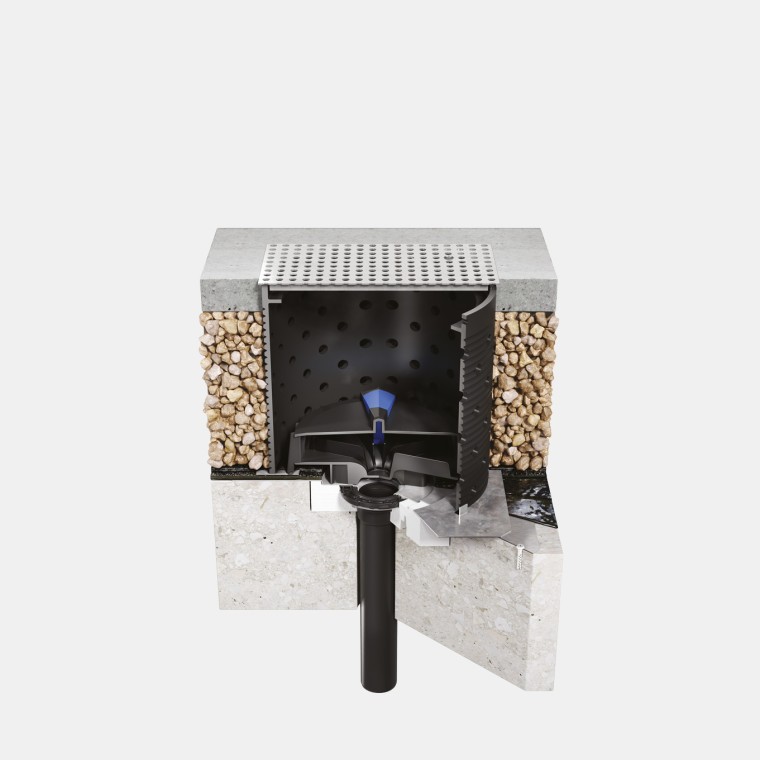

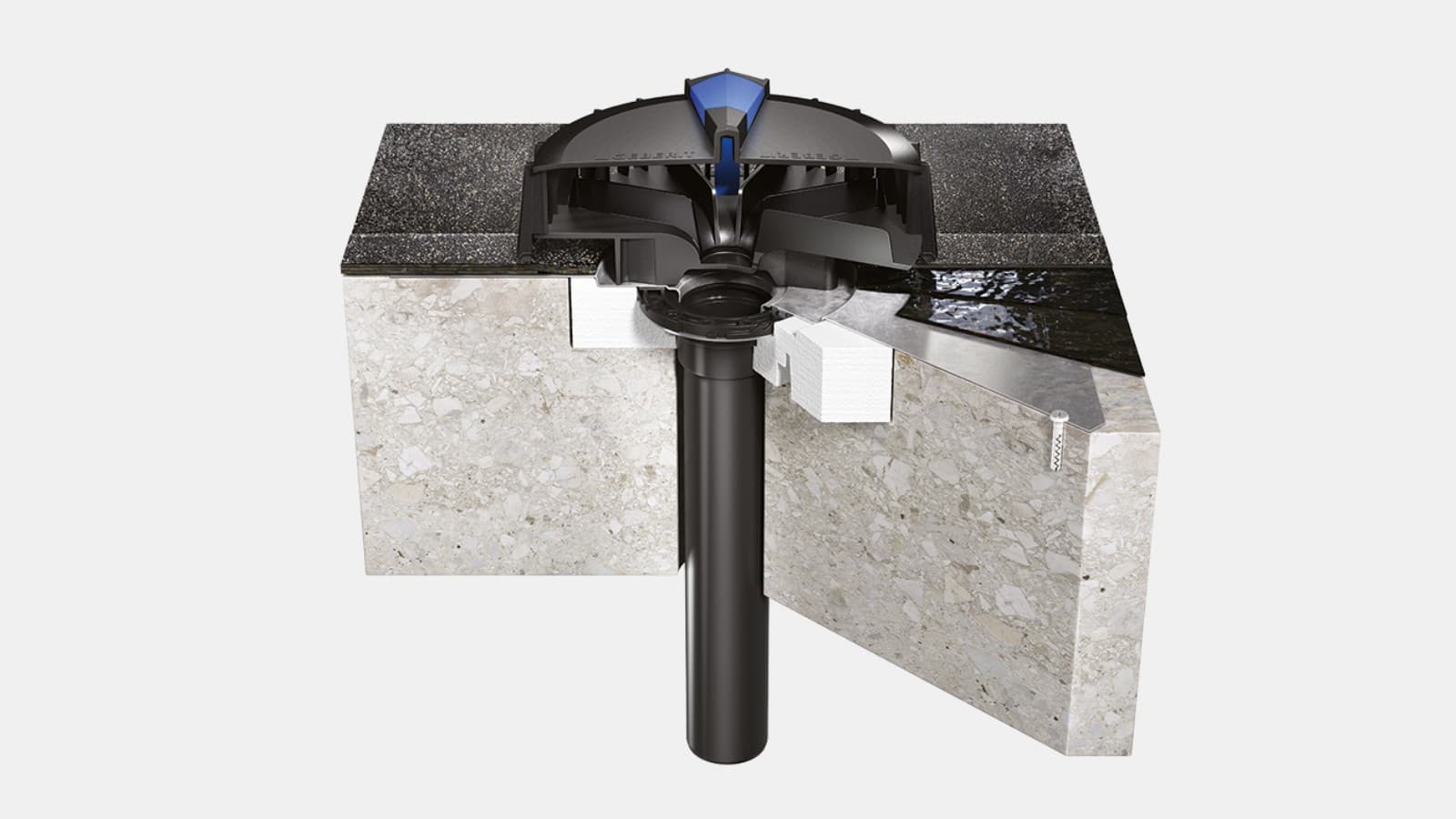

Shembull 1: Për çatitë prej betoni me membranë bituminoze, Geberit Pluvia ka një fletë kontakti ekstra të madhe për të siguruar një lidhje më të mirë.

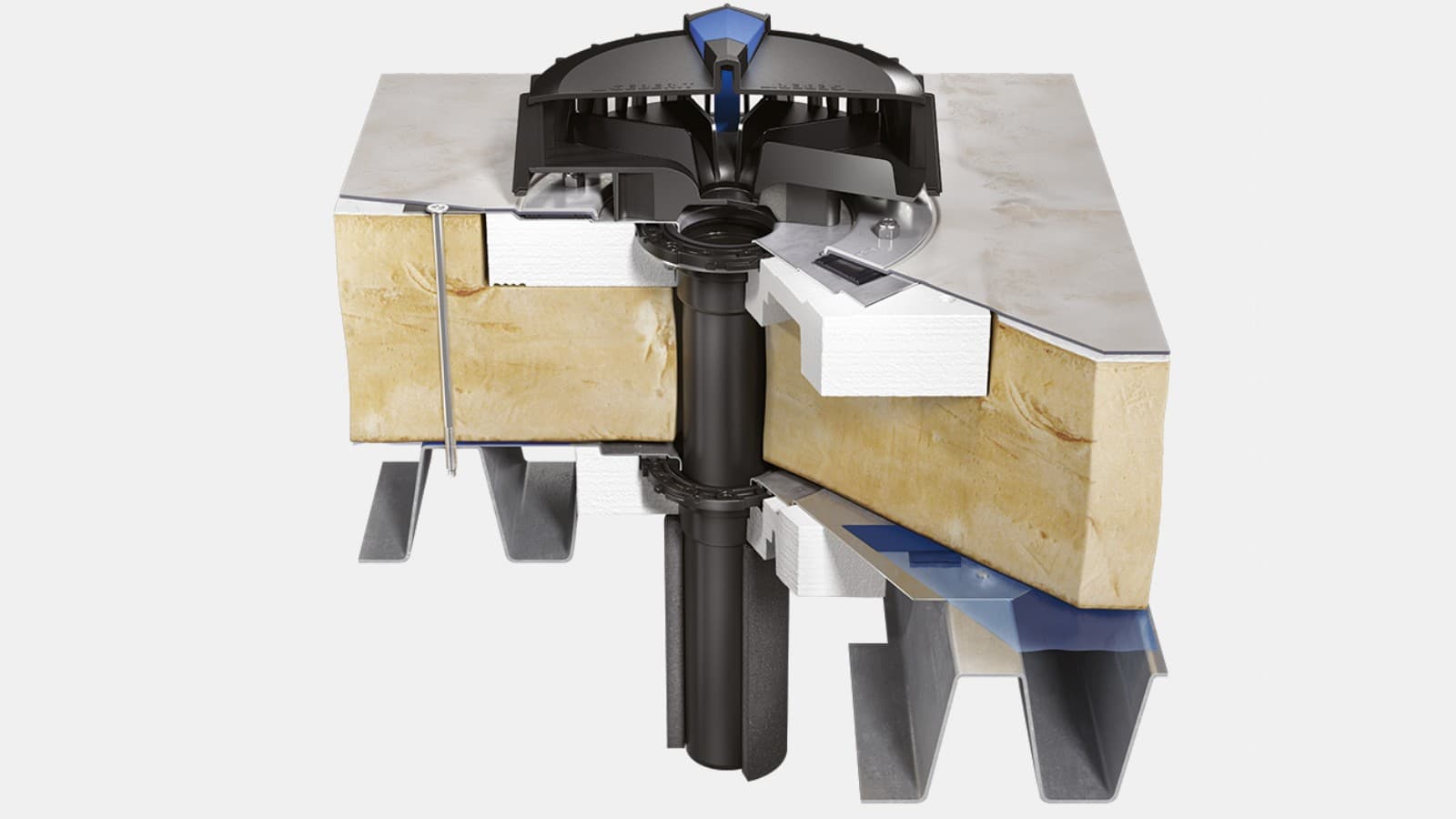

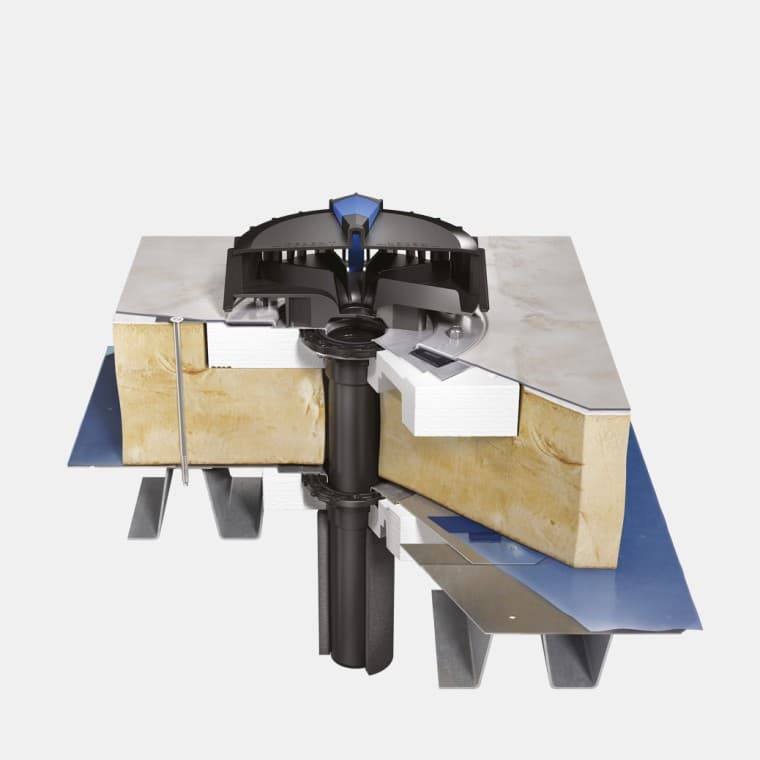

Shembull 2: Çatitë e lehta përfitojnë nga ngarkesa e ulët statike falë Geberit Pluvia. Tubi i gjatë lidhës mundëson tejkalimin edhe të trashësive të mëdha të izolimit.

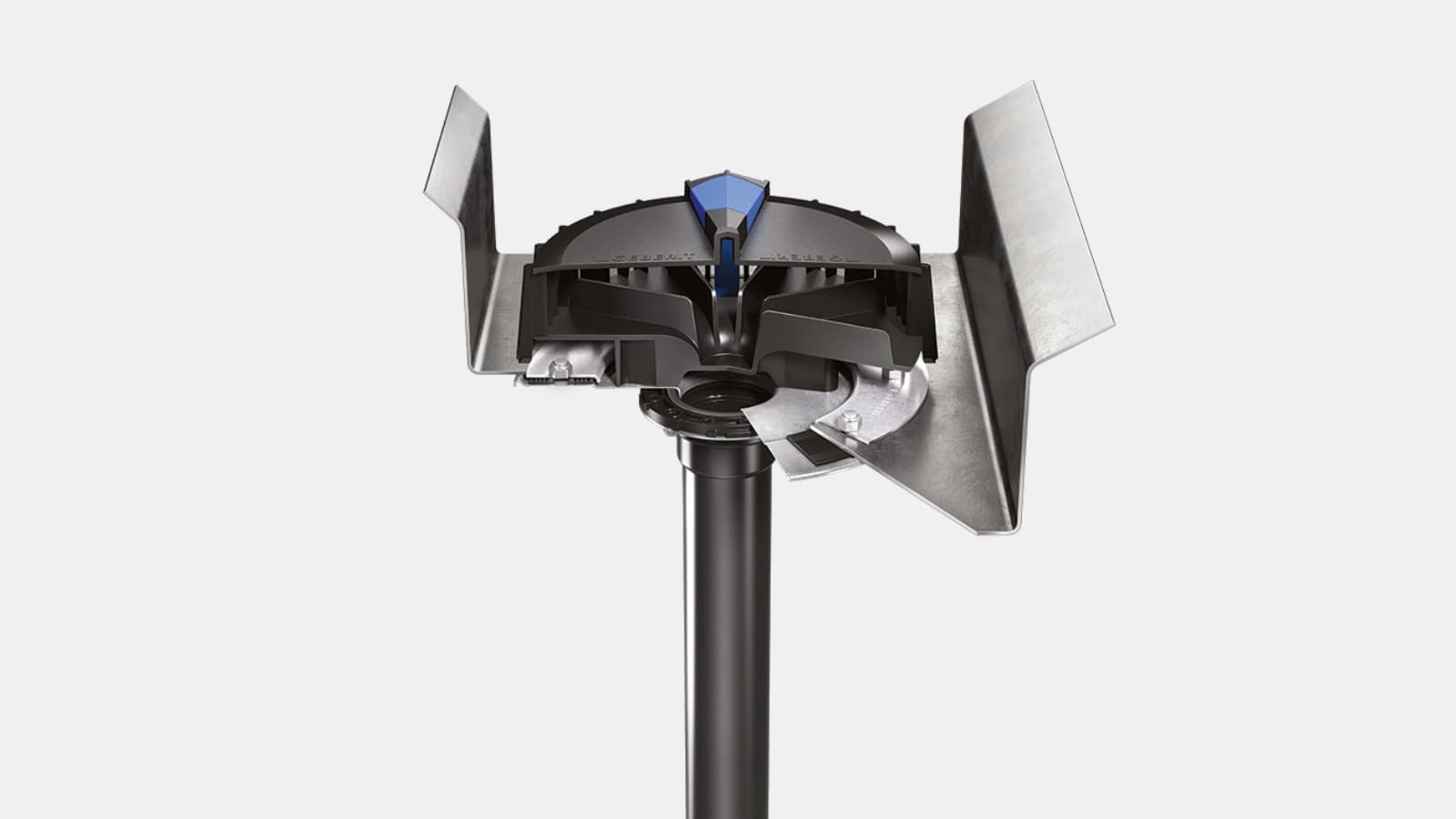

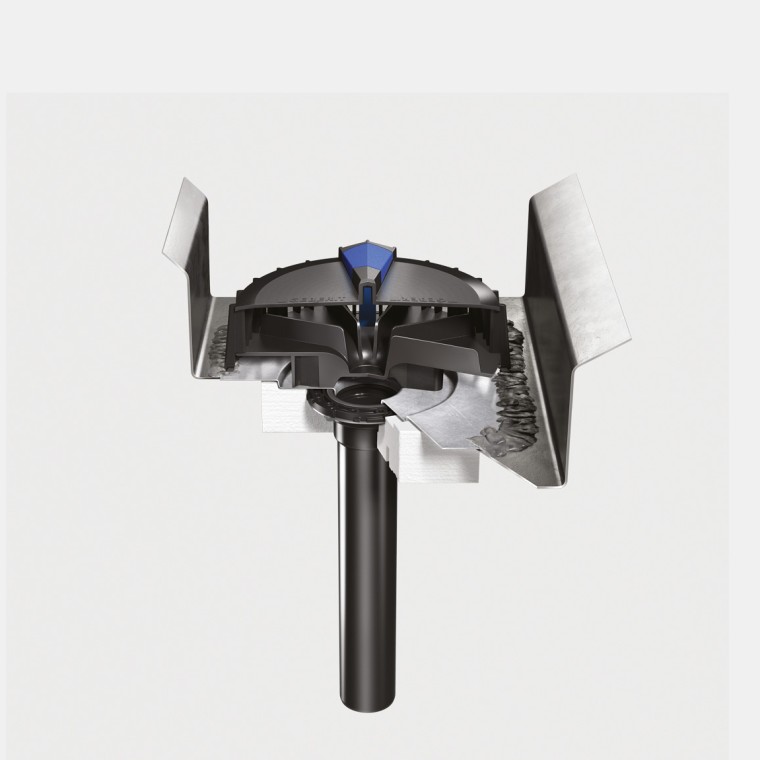

Shembull 3: Falë dizajnit të tij kompakt, Geberit Pluvia është i përshtatshëm edhe për instalim në ulluqet e çative.

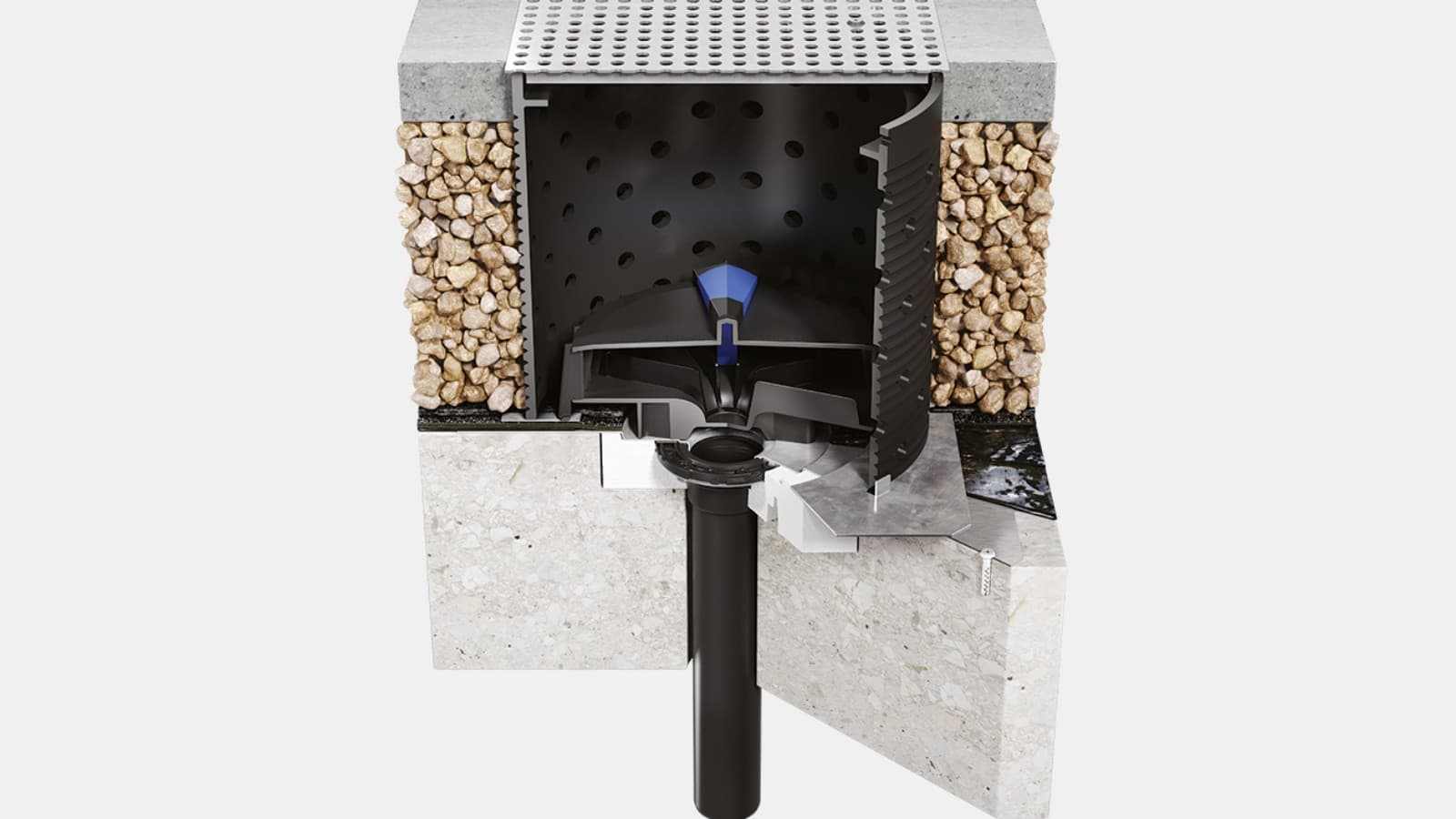

Shembull 4: Për çatitë mbajtëse prej betoni me membranë bituminoze, lartësia e Geberit Pluvia mund të përshtatet me një set shtesë.
Sistemi i fiksimit Geberit Pluvia
Sistemi i fiksimit Geberit Pluvia
Sistemi i fiksimit Geberit Pluvia
- Pikat e fiksimit kërkohen vetëm në strukturën mbajtëse çdo 2,5 metra

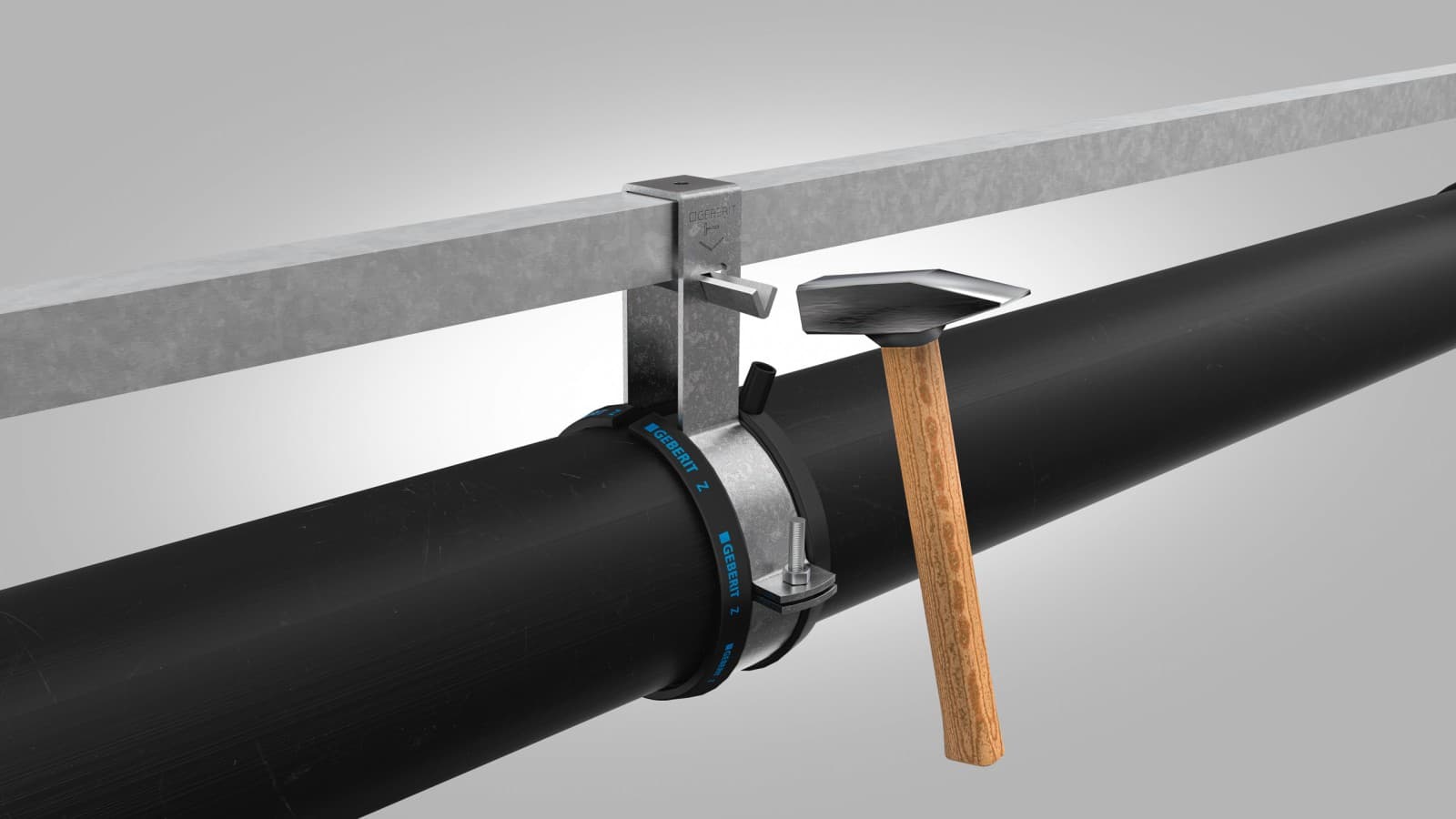

- Mund të instalohet lehtësisht me një çekiç falë pykave universale të tensionit
- Fiksimi me shirit elektrofuzioni mundëson përcaktimin e mëvonshëm të pikave të ankorimit
- Ideale për çati të lehta, pasi veprojnë vetëm forca të vogla mbi strukturën mbajtëse
- E RE: Seti mbështetës Geberit Pluvia
Instalimi i setit mbështetës Geberit Pluvia
Tuba Geberit PE
Tubat e provuar Geberit PE prej PE-HD janë lidhje të lehta për instalim me qëndrueshmëri afatgjatë, të cilat sigurojnë kullim të besueshëm të ujit në çati.
Zbuloni përmbajtje të ngjashme
Geberit PE
Geberit PE është i përshtatshëm për një gamë të gjerë aplikimesh drenazhimi në ndërtesa teknike dhe industri falë vetive të tij kundër goditjeve dhe rezistencës ndaj kimikateve.
Valvula e ruajtjes së energjisë Geberit
Valvula Geberit për ruajtjen e energjisë ERV parandalon humbjet e vazhdueshme të nxehtësisë përmes tubacionit të hapur pa cenuar funksionalitetin e saj.

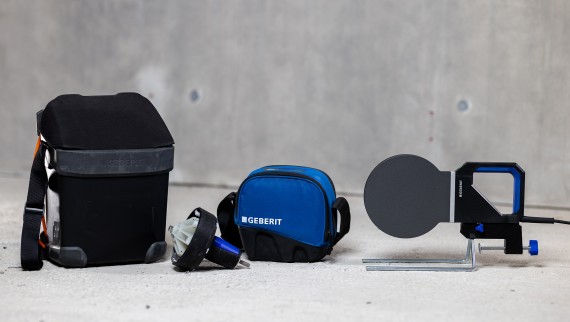

Vegla dhe aksesorë për sistemet e drenazhimit
Geberit ofron një gamë të gjerë veglash dhe pajisjesh për përpunimin e tubave, së bashku me aksesorë të përshtatshëm, për Geberit PE dhe Geberit Silent-db20.
Hidraulika e ujërave të zeza me Geberit
Geberit siguron kullim të besueshëm të ndërtesave dhe çative – me përvojë të gjerë, trajnim për klientët dhe produkte të optimizuara hidraulikisht.
Një udhëzues i shpejtë për kullimin sifonik të çative
Geberit Pluvia është projektuar në mënyrë që tubat të mbushen shpejt dhe plotësisht me ujë gjatë reshjeve të dendura. Kjo krijon një shtyllë të mbyllur dhe me rrjedhje të shpejtë uji që tërheq aktivisht ujin e shiut nga çatia.
Kapaciteti i shkarkimit i një sistemi sifonik për kullimin e çatisë është shumë i lartë. Me Geberit Pluvia, nevojiten më pak shkarkues çatie, diametra më të vegjël tubash dhe më pak tubacione vertikale krahasuar me sistemet konvencionale të kullimit të çative. Geberit Pluvia mund të përballojë dyfishin e sasisë së ujit të shiut me vetëm gjysmën e diametrit të tubit. Kjo u jep inxhinierëve të sistemeve sanitare dhe arkitektëve më shumë liri projektimi. Tubat me pjerrësi nuk nevojiten më.
Geberit Pluvia redukton gjithashtu punimet e ndërtimit dhe kërkon më pak lidhje me sistemin e kanalizimeve. Si përfitim shtesë, shpejtësia e lartë e rrjedhës ndihmon për t'i mbajtur tubat të pastër, duke rezultuar në kritere shumë më të ulëta për mirëmbajtje dhe shërbim.
