Geberit Silent-Pro SuperTube Shkarkim pa tuba anësorë bypass ose me pjerrësi
Më pak kanale – më shumë opsione
Pjesët lidhëse të reja Geberit Silent-Pro SuperTube krijojnë hapësirë dhe hapin një pafundësi të re opsionesh për planifikimin dhe projektimin e ndërtesave me shumë kate. Kombinimi i sistemit të shkarkimit Geberit Silent-Pro me izolim të lartë akustik me teknologjinë SuperTube thjeshton tubat vertikale edhe në ndërtesa të larta:
- Kullimi i ndërtesave me shumë kate pa zona lidhjeje të ndaluara
- Tubat horizontale mund të vendosen pa pjerrësi deri në 6 metra me diametër d110 ose deri në 4 metra me diametër d90
- Linjat bypass nuk janë më të nevojshme
- Përdorim më efikas i hapësirës së ndërtesës falë kapacitetit më të lartë të shkarkimit
Veti të testuara dhe të konfirmuara për një proces planifikimi të besueshëm
Funksionalitet i testuar dhe performancë hidrike
Nga TÜV Rheinland LGA Products Germany. Sistemi është testuar në krahasim me sistemet konvencionale të kullimit sipas standardit DIN EN 12056-2.
Izolim i lartë akustik
Veti të njëjta të izolimit akustik si Geberit Silent-Pro. (Raport testimi për "sjelljen akustike" sipas DIN 4109 dhe DIN EN 14366 nga Instituti Fraunhofer për Fizikën e Ndërtesave IBP, Gjermani)
Mbrojtje e verifikuar nga zjarri
Raport klasifikimi për mbrojtje nga zjarri sipas EN 13501-2 për mëngët kundër zjarrit Geberit RS90 Plus EN dhe Geberit Silent-Pro BottomTurn.
Mjete të ndryshueshme planifikimi
Përveç Geberit BIM Plug-in dhe Geberit ProPlanner, ofrues të tjerë të jashtëm përfshijnë Linear, Dendrit dhe Trimble.

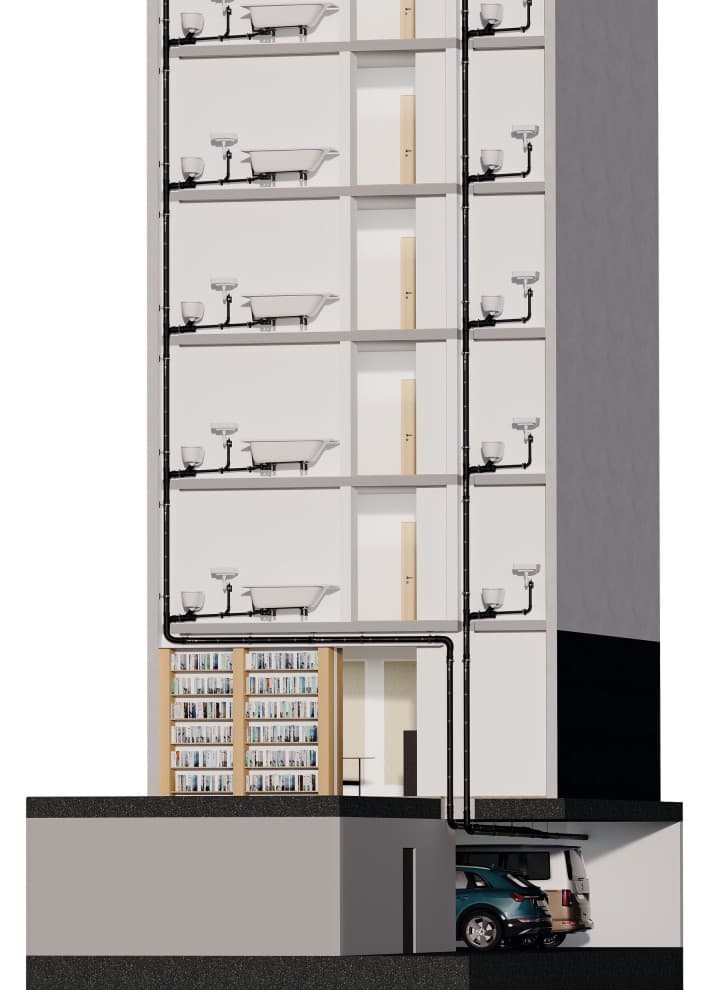

Geberit Silent-Pro SuperTube shpjeguar shkurt Si funksionon sistemi i kullimit
Sistemet konvencionale të kullimit kërkojnë zona pa lidhje. Tubat e shkarkimit ajrosen duke përdorur tuba bypass dhe kthesat 45° devijojnë ujërat e zeza. Tubat horizontale duhet të kenë pjerrësi në tubin e shkarkimit. Të gjitha këto kërkesa çojnë në humbje hapësire dhe për rrjedhojë një sipërfaqe të përdorshme të reduktuar.

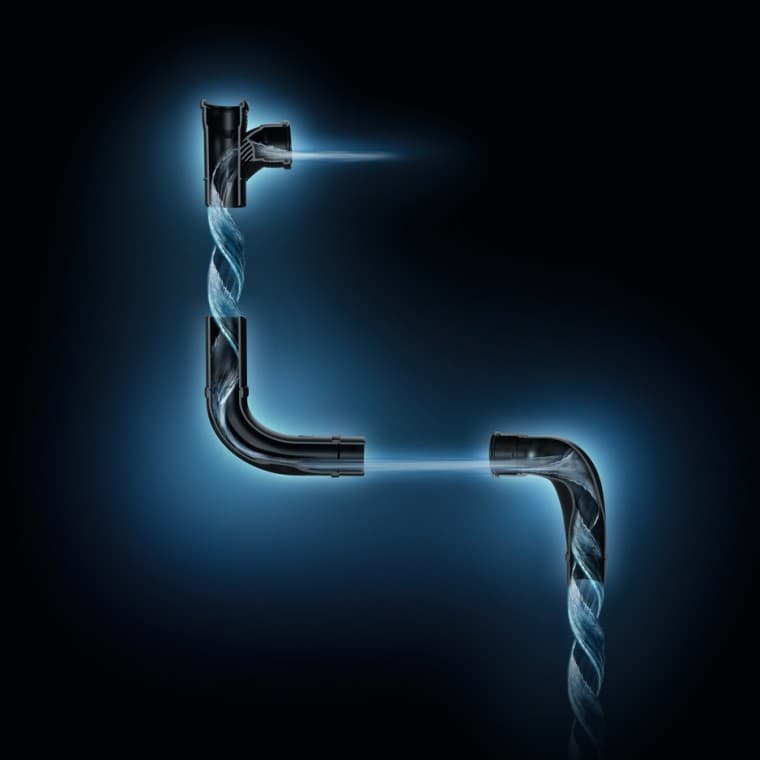

Këtu hyn në lojë Geberit Silent-Pro SuperTube që siguron shfrytëzimin optimal të hapësirës në dispozicion. Kolona e vazhdueshme e ajrit në të gjithë sistemin e kullimit ajros tubin e shkarkimit. Zonat e ndaluara të lidhjes dhe tubat bypass për kullimin në ndërtesa nuk kërkohen më. Tubacionet horizontale të planifikuara me Geberit Silent-Pro SuperTube nuk kanë nevojë për pjerrësi në tubin e shkarkimit, deri në 6 metra për një diametër prej d110 dhe deri në 4 metra për një diametër prej d90.
Me Geberit Silent-Pro SuperTube, nuk ka kufizime nga ato që lidhen me sistemet konvencionale të kullimit.
Planifiko me Geberit Silent-Pro SuperTube Planifikim sanitar pa kompromise
Mjetet e provuara të planifikimit Geberit BIM Plug-in dhe Geberit ProPlanner janë të disponueshme për të ndihmuar në planifikimin e një sistemi kullimi Geberit Silent-Pro SuperTube. Këto mjete planifikimi lejojnë modelimin dhe verifikimin e sistemit të kullimit shpejt dhe pa gabime. Geberit Silent-Pro SuperTube ndjek rregulla të qarta planifikimi për të gjithë tubin vertikal. Përveç rregullave të përgjithshme të vlefshme për sistemet e kullimit, ka dy pika të qarta që duhen marrë parasysh:
- Pjesët lidhëse te degëzuara Geberit Silent-Pro Carve duhet të planifikohen kudo ku më parë janë planifikuar përshtatës të degëzuar me hyrje të harkuar në tuba vertikale.
- Rregullat përkatëse të planifikimit për Geberit Silent-Pro SuperTube duhet të respektohen për kalimin nga tubi vertikal i shkarkimit në një tub kolektor horizontal ose për projektimin e një devijimi.
Përndryshe, tubat e degëzuara të shkarkimit dhe tubat kolektorë planifikohen sipas standardit lokal ose DIN EN 12056-2:2001-01. Planifikimi i tubave të shkarkimit nuk ka qenë kurrë më i lehtë.
Më shumë informacion mbi planifikimin e një sistemi kullimi Geberit Silent-Pro SuperTube mund të gjendet në manualin tonë të planifikimit.
Elemente të Geberit Silent-Pro SuperTube
