Geberit PE SuperTube Sistemi kursyes i hapësirës
Shkarkimi i optimizuar hidraulikisht për ndërtesa të larta
Teknologjia Geberit PE SuperTube bazohet në ndërveprimin e përsosur mes komponentëve të sistemit, që lejon sistemet e ujërave të zeza të instalohen në një mënyrë veçanërisht kursimtare për hapësirën në ndërtesat e larta. SuperTube do të thotë që një tub paralel ventilimi nuk është më i nevojshëm, duke krijuar më shumë hapësirë për banim dhe përdorim. Tubacionet me përmasa të njëtrajtshme dhe më të vogla lejojnë përdorimin e kanaleve më të ngushta për tuba. Tubacionet horizontale mund të vendosen deri në një gjatësi prej gjashtë metrash pa pjerrësi, për të kursyer edhe më shumë hapësirë.
- Më shumë hapësirë banimi dhe në dysheme
- Planifikim dhe instalim i thjeshtë
- Diametra të vogla, të njëtrajtshme tubash d110
- Kapacitet maksimal shkarkimi 12 l/s
- Nuk kërkohen tuba ventilimi shtesë
- Tubacionet horizontale pa pjerrësi (deri në 6 m)
Instalim që kursen hapësirë
Krahasimi tregon ndryshimin:

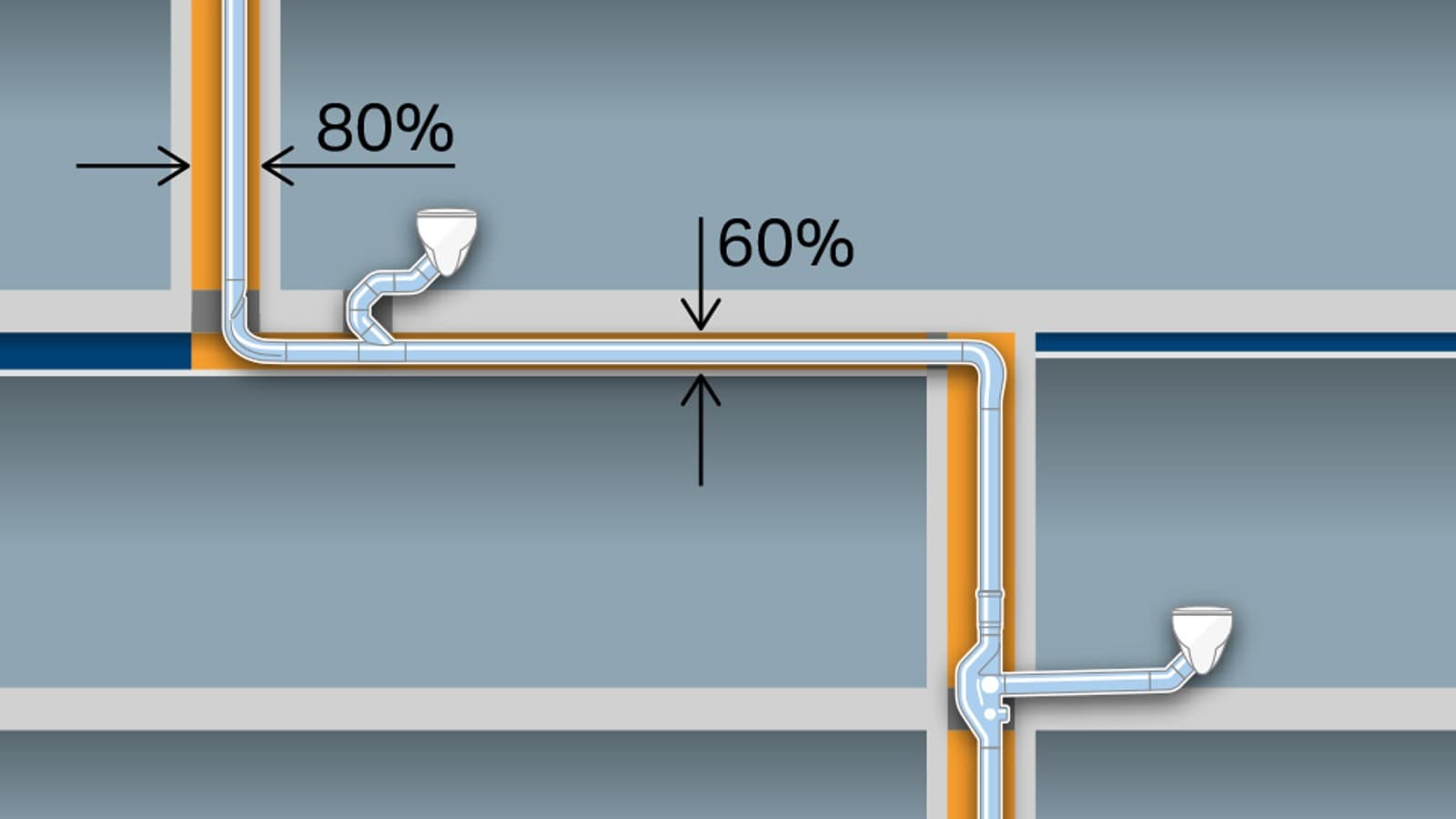

Me Geberit PE SuperTube (ilustrimi në të majtë), kapaciteti i shkarkimit është 12 l/s. Kjo teknologji mundëson një kapacitet të njëtrajtshëm shkarkimi me një dimension tubi d110, që do të thotë se nuk ka nevojë për tub ventilimi. Për më tepër, tubacionet horizontale mund të vendosen deri në një gjatësi prej gjashtë metrash pa pjerrësi.

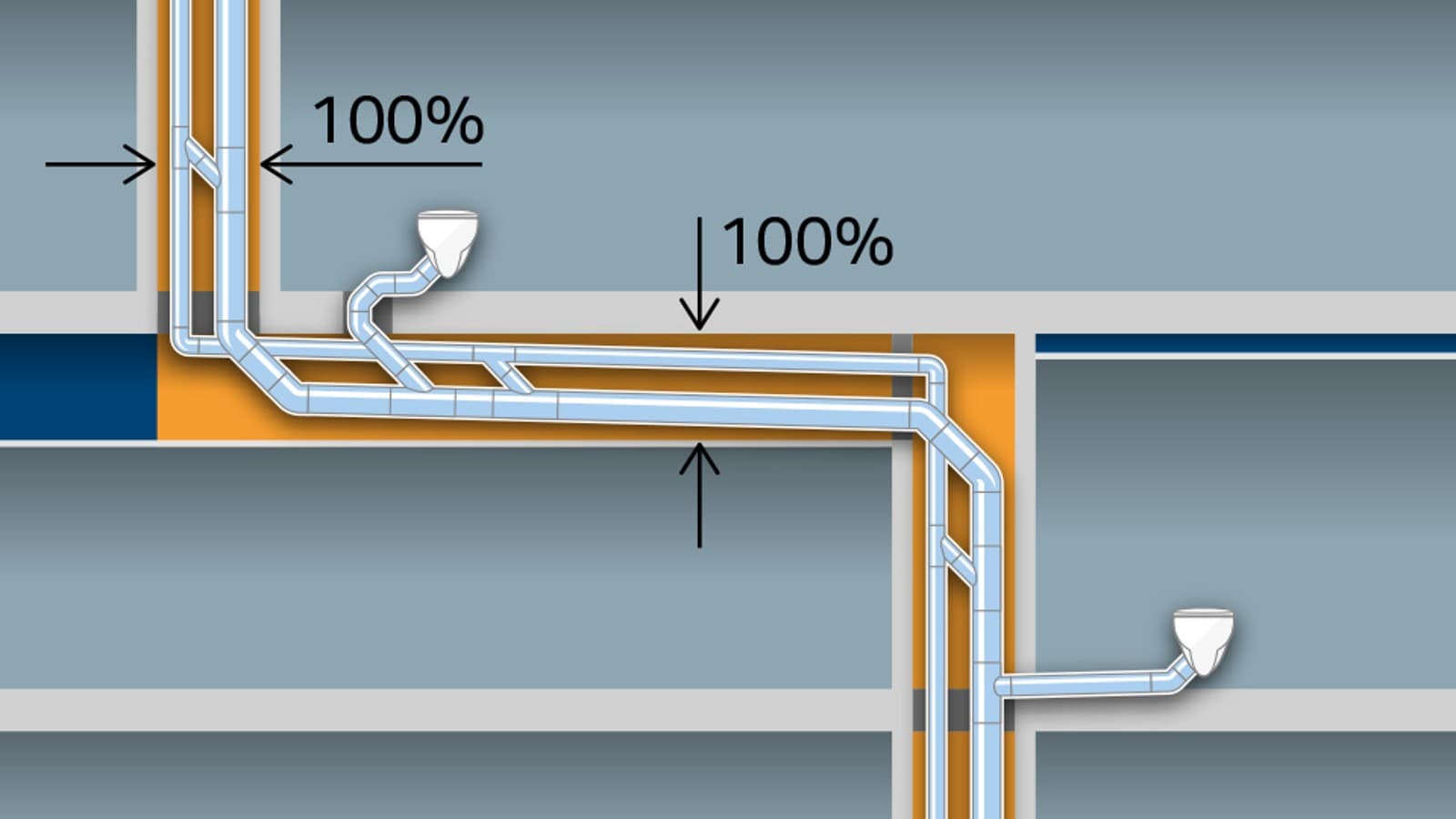

Një tubacion konvencional shkarkimi (ilustrimi në të djathtë) arrin një kapacitet shkarkimi prej 12,4 l/s me dimension tubi d160 dhe një tub ventilimi shtesë d90.
Ndërveprim perfekt

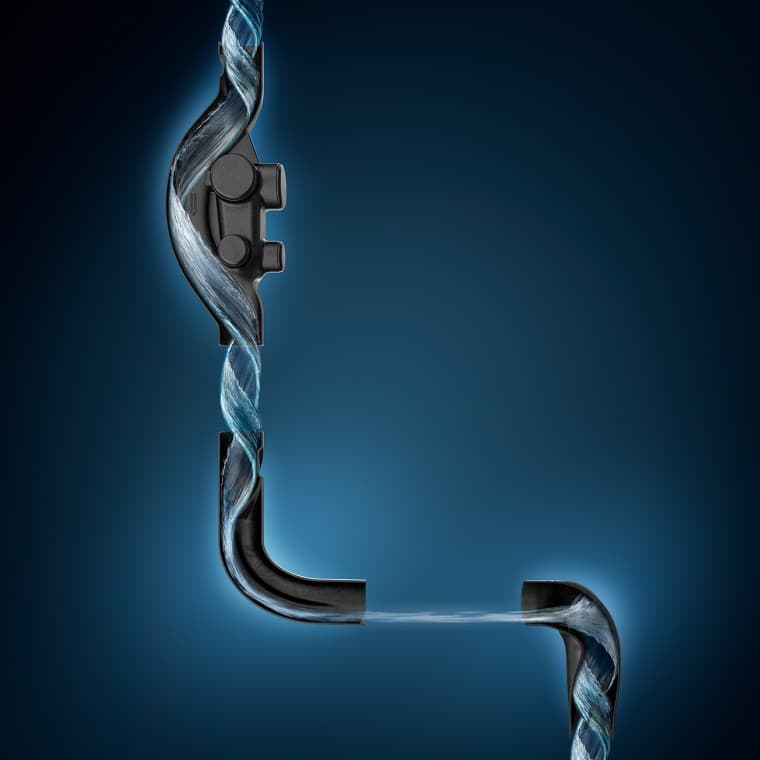

Uji që del vendoset në rrotullim në pjesën lidhëse Geberit PE Sovent.
Tre pjesë lidhëse bëjnë ndryshimin vendimtar

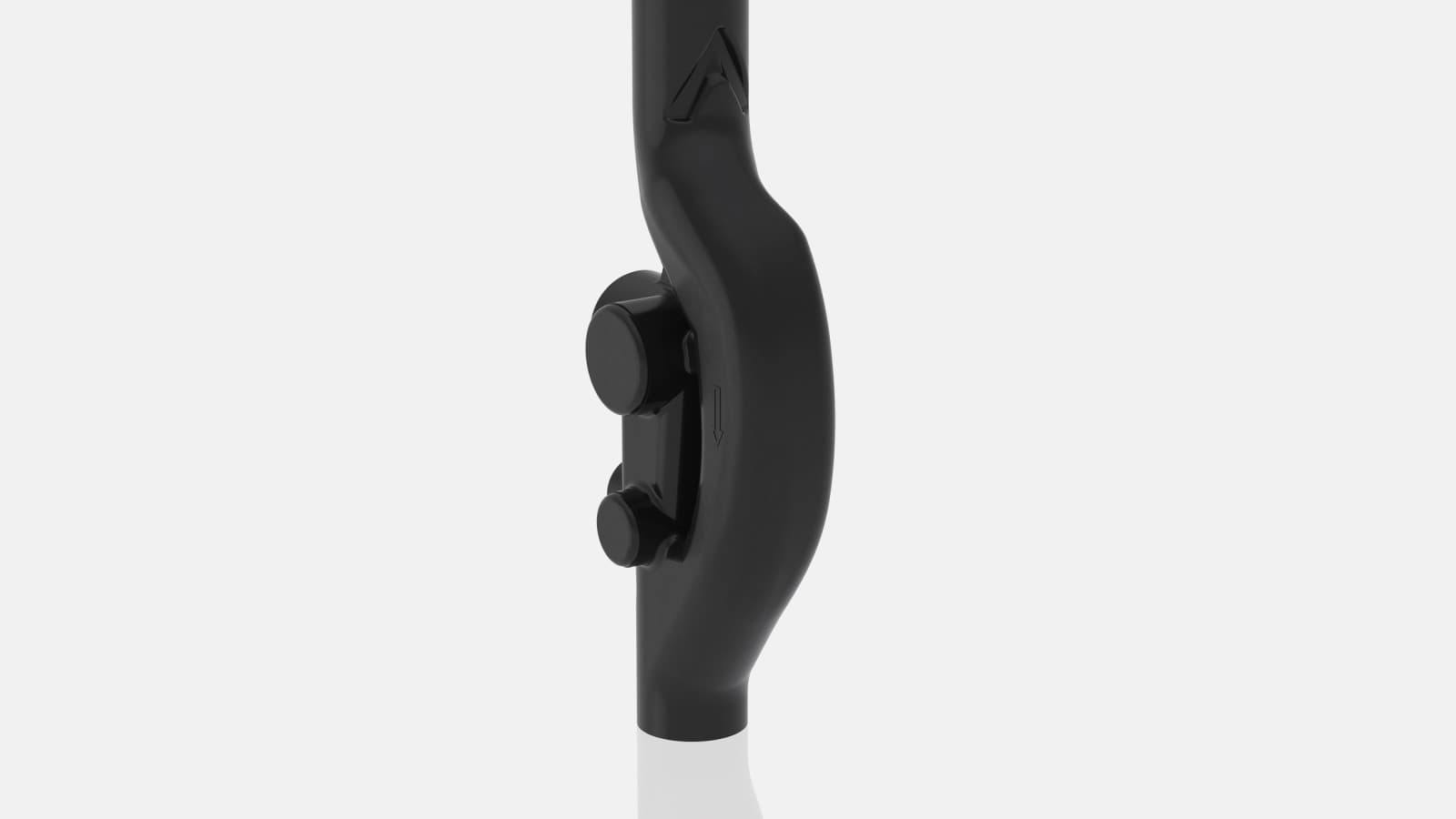

Pjesa lidhëse Geberit PE Sovent d110
Gjeometria e optimizuar e produktit e pjesës lidhëse Geberit PE Sovent drejton ujin në tubin kryesor vertikal dhe e vendos në rrotullim, gjë që bën që ai të bëjë presim ndaj murit të tubit. Rrjedha unazore që rezulton krijon një kolonë ajri të qëndrueshme dhe të pandërprerë në pjesën e brendshme, e cila mundëson një kapacitet shkarkimi prej 12 l/s.

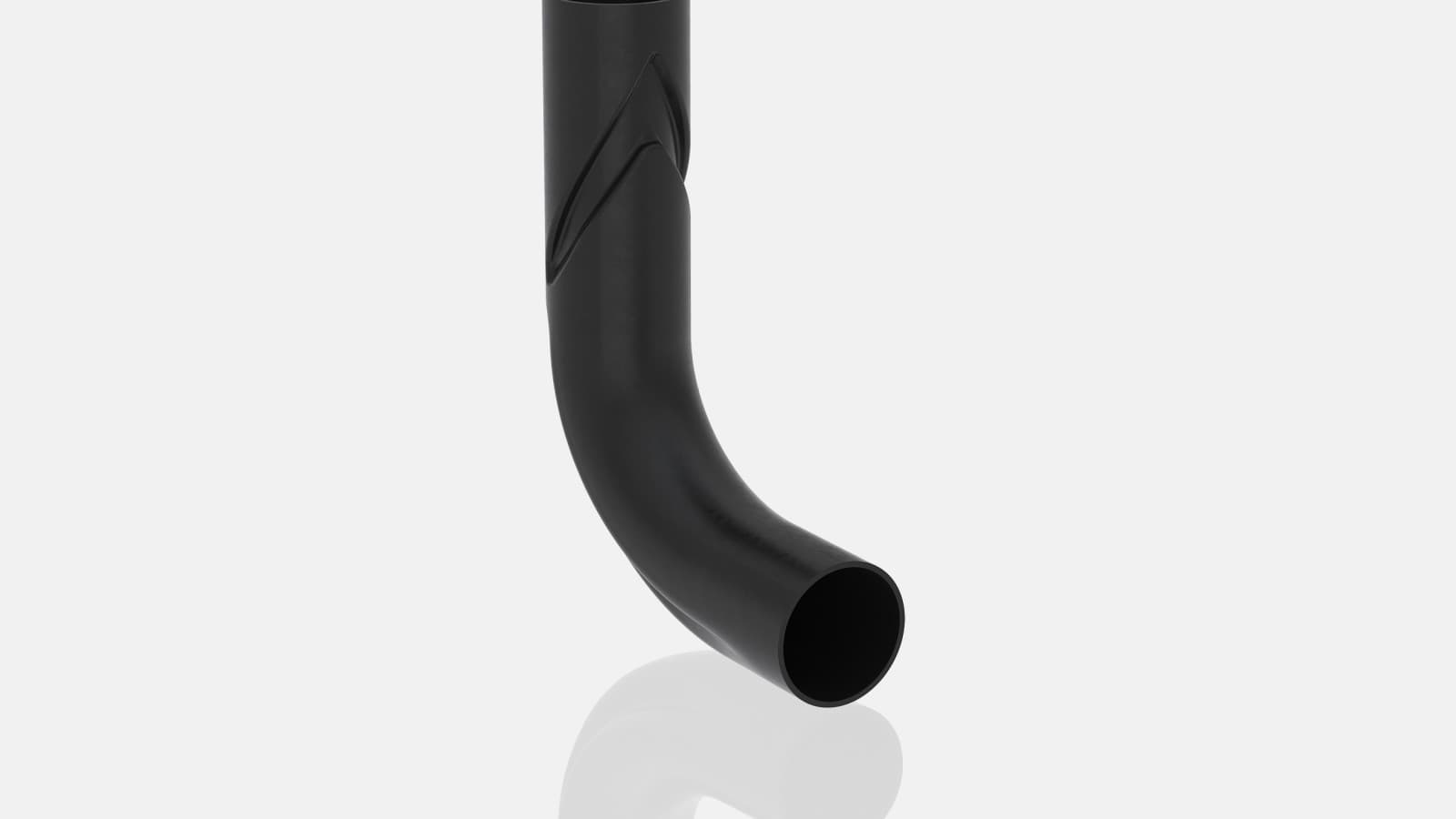

Kthesa Geberit PE BottomTurn
Me kthesën Geberit PE BottomTurn, një ndryshim drejtimi bën që muri i ujit të thyhet dhe rrjedha unazore të bëhet rrjedhë me shtresa pa ndërprerë kolonën e ajrit. Ky ndryshim redukton ndjeshëm humbjet e pulsit krahasuar me zgjidhjet konvencionale.

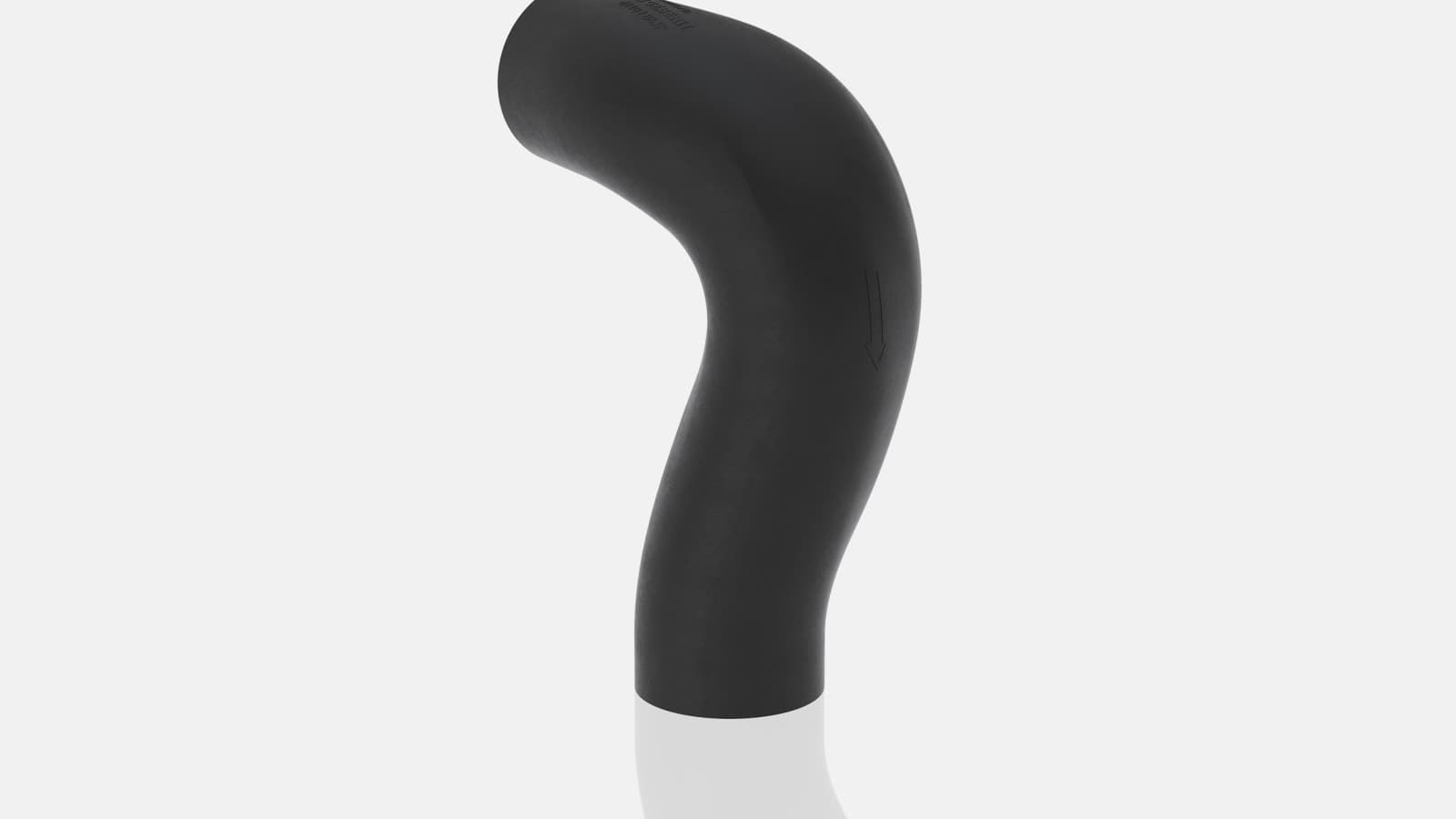

Kthesa Geberit PE BackFlip
Kthesa e përdredhur Geberit PE BackFlip bën që rrjedha me shtresa e ujit të marrë rrotullim, duke mundësuar rrotullimin në tubin vertikal ndërsa shkarkohet në rrjedhë unazore. Kolona e brendshme e ajrit në pjesën pasuese të tubit kryesor ruhet.
